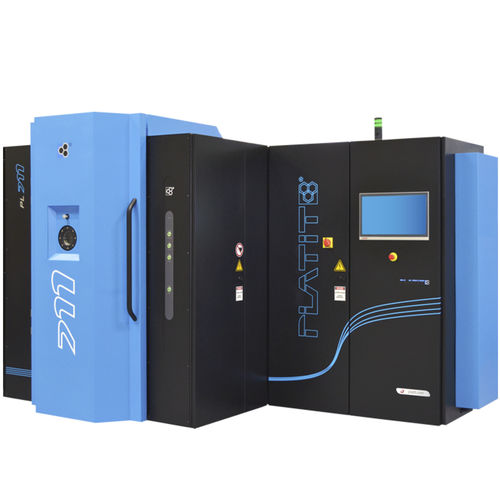

Unidad PL711 HiPIMS 3D
El PL711 es una unidad compacta de recubrimiento SPUTTER basada en la tecnología HiPIMS. Está equipada con dos cátodos planares HiPIMS y permite la deposición de revestimientos seleccionados de nitruro y carbono mediante procesos altamente productivos. La utilización eficiente del plasma se logra a través de un potenciador adicional, el módulo PLATIT 3D
Los recubrimientos del PL711 proporcionan superficies extraordinariamente lisas con una alta densidad, dureza y excelente adhesión.
2 x cátodo de SPUTTER Planar con tecnología HiPIMS
Módulo PA3D con un ánodo central que enfoca un plasma tridimensional denso y homogéneo con un alto grado de ionización en el carrusel
Tecnologías de grabado aplicadas:
LGD® (Lateral Glow Discharge)
Grabado en plasma con argón, descarga de brillo
Grabado de iones metálicos (Ti, Cr)
Tiempos de carga y de ciclo:
Volumen máximo de recubrimiento: 4 x ø 225 x H 800 [mm]
Altura máxima de la capa con un espesor definido: 550 mm
Carga máxima: 250 kg
2 lotes/día para*:
Herramientas de mango (2 μm): - - ø 10 x 55 [mm], - CrN, 540 piezas, - 11 h
Moldes y matrices (3 µm): hasta ø 225 x 140 [mm], - CrN, - 16 piezas, - 10 h
Piezas deslizantes (3 µm) - - 25 x 150 x 10 [mm], - DLC2, 96 piezas, - 8 - 9 h
* Tiempos de ciclo promedio para una mezcla típica de recubrimiento en un entorno de producción.
Sistemas modulares de carrusel: 1 o 3 o 6 ejes
Software:
Uso y mantenimiento sencillos
El SmartSoftware de PLATIT (sistema de PC y PLC)
Moderno sistema de control con pantalla táctil
Registro de datos y visualización en tiempo real de los parámetros y el flujo del proceso
Control de proceso manual y automático
Diagnóstico y mantenimiento a distancia
Dimensiones de la máquina:
Huella: A 3450 x D 2250 x H 2350 [mm]
---
