PAV5000 es el amplificador de cuatro cuadrantes con alta potencia aplicado en la plataforma de potencia de simulación semifísica para analizar la carga sensible, la adaptabilidad de potencia del equipo y el vehículo eléctrico, etc. y brindar soporte técnico y servicio sobre la calidad de la energía.
PAV5000, el amplificador de potencia phil 4-quadramt rtds, está diseñado sobre la base de la linealidad con respuesta rápida, alta precisión y menor distorsión.
Hay dos tipos de modos de prueba para cumplir con diferentes propósitos de prueba.
- Salida de control de simulación
A través del sistema de simulación digital como RTDS/OPAL-RT, proporciona una señal de forma de onda de simulación dinámica precisa a los amplificadores. Los amplificadores emiten una potencia alta y precisa al equipo de simulación para simular la prueba.
Admite no solo comunicación de entrada analógica, sino también comunicación de interfaz digital a través del protocolo AURORA.
- Salida de control del sistema
El voltaje puede ser definido por el usuario con la amplitud, la fase y la frecuencia.

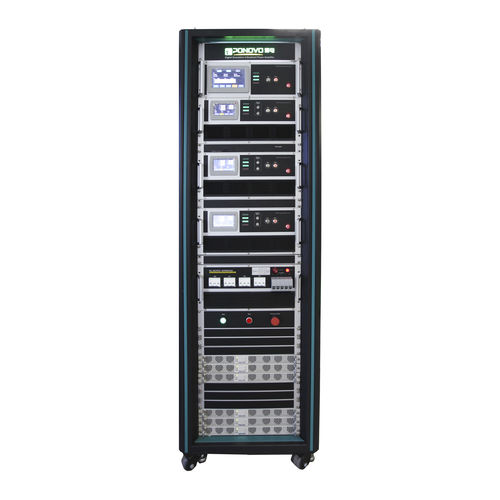

PAV5000 se compone de 1 conjunto de gabinetes, los parámetros son: chasis estándar 1×43U; alto × ancho × profundidad (mm): 2100 × 650 × 900; Peso: 1×450kg. Su salida es de 270VAC/5000VA (382VDC/5000W), este tiempo de carga es continuo.
Podría funcionar como modo de fuente para potencia de salida, utilizada como unidad de fuente y también como modo de potencia de disipación para absorber energía, utilizada como unidad de carga.
Los clientes pueden elegir la unidad de potencia según sus necesidades.
