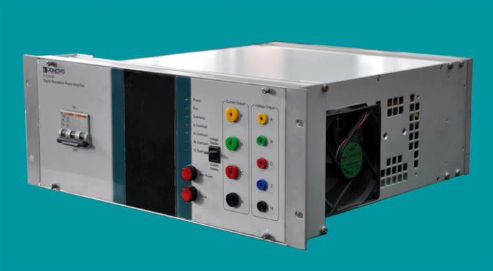

Simulador para aplicaciones de laboratorio PA60Bi

de frecuenciade precisiónRed PHIL

PA60Bi es el amplificador de potencia montado en panel, que puede producir corriente trifásica, con corriente de fase RMS máxima de 60A y potencia de salida máxima de 800VA, y voltaje de 4 fases, con voltaje de fase RMS máximo de 120V y potencia de salida máxima de 60VA . Puede realizar pruebas de hardware en el bucle y componerse con otros modelos de amplificador para que consista en un sistema de simulación integral para soportar el simulador, como RTDS, OPAL-RT, NI, etc. para finalizar varios experimentos de simulación. Señal de entrada 0 ~ 7 V RMS (± 10 Vpek) Exactitud actual 0.2%(0.5A-60A) Exactitud típica actual & lt; 0,1% Impedancia de entrada diferencial 20 k ohmios Ganar 8A/V Relación de distorsión armónica ≤0.2% Linealidad ≤0.2% Precisión de fase 0.2° Rango de frecuencia DC-5 kHz ± 1 dB Respuesta al paso & lt; 20us Retardo de entrada / salida & lt; 20us Voltaje 4 × 0 ~ 120 V RMS Max. Potencia de salida 60VA (salida de 120V) Señal de entrada 0 ~ 7 V RMS (± 10 Vpek) Exactitud de voltaje 0.1%(5V-120V) Precisión típica de voltaje & lt; 0,05% Impedancia de entrada diferencial 20 k ohmios Ganar 20V/V Chasis 4U 19 pulgadas
