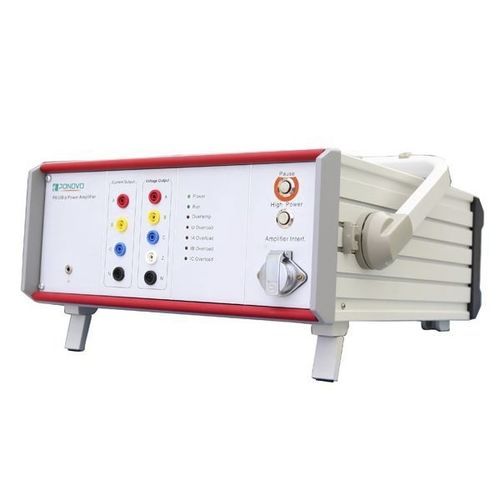

Amplificador de potencia PA30Bip

diferenciallinealde precisión

El amplificador de potencia portátil PA30Bip está diseñado con el principio de amplificador lineal. Es una solución portátil muy ligera con tres canales de salida de corriente y cuatro canales de salida de voltaje. Cada canal de salida de corriente tiene 30 A RMS, 210 VA. Cada canal de salida de voltaje es de 120 V RMS, 60 VA. Tiene un rango de alta frecuencia de hasta DC 5kHz ± 1dB y alta precisión de retardo de tiempo y respuesta de paso, solo 20us. Podría usarse para muchas aplicaciones de simulación, HIL o PHIL en Power System. Max. Potencia de salida 210VA (salida 30A) Señal de entrada 0 ~ 5 V RMS (± 7,07 / 16 Vpek) Exactitud actual 0.2%(0.5A-30A) Exactitud típica actual & lt; 0,1% Impedancia de entrada diferencial 20 k ohmios Ganar 6A/V Relación de distorsión armónica ≤0.2% Linealidad ≤0.2% Precisión de fase 0.2° Rango de frecuencia DC-5 kHz ± 1 dB Respuesta al paso & lt; 20us Retardo de entrada / salida & lt; 20us Voltaje 4 × 0 ~ 120 V RMS Max. Potencia de salida 60VA (salida de 120V) Señal de entrada 0 ~ 5 V RMS (± 7,07 / 16 Vpek) Exactitud de voltaje 0.1%(5V-120V) Precisión típica de voltaje & lt; 0,05% Impedancia de entrada diferencial 20 k ohmios Ganar 25V/V Chasis 3U
