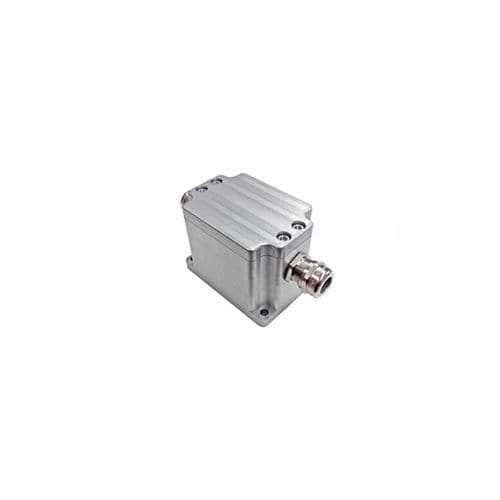

Inclinómetro 2 ejes ACE-080-2-C902-HW2-CW

SAE J1939CAN BusIP67

Resumen
POSITAL TILTIX inclinómetro de dos ejes ACE-080-2-C902-HW2-CW con interfaz J1939, certificado para ATEX Zona 1 & 21 (Oil & Gas). Protección IP65 / IP67; carcasa en acero inoxidable y encapsulado en PUR.

Especificaciones generales
Aplicación: Control de posición en 2 ejes y nivelación
Rango de medición: ±80°
Precisión (INL): ±0,10° (dentro de ±60°)
Resolución: 0,01°

Especificaciones eléctricas
Tensión de alimentación: 10–30 VDC
Consumo de corriente: ≤65 mA @10 V DC; ≤60 mA @24 V DC
EMC emisión: DIN EN 61000-6-4
EMC inmunidad: DIN EN 61000-6-2
Protección inversión de polaridad: Sí
Protección cortocircuito: Sí
MTTF: 350 years @ 40 °C

Especificaciones ambientales
Temperatura de funcionamiento: -40 °C a +70 °C
Temperatura de almacenamiento: -40 °C a +85 °C
Gradiente térmico: 0.004°/K
Clase de protección (carcasa): IP65 / IP67
Resistencia a impactos: ≤100 g (semiseno 6 ms, EN 60068-2-27)
Resistencia a vibraciones: 1,5 mm (10–58 Hz) & ≤20 g (58–2000 Hz)

Datos mecánicos
Material carcasa: Acero inoxidable V4A (1.4404, 316L)
Material de encapsulado: PUR (poliuretano)
Peso: 200 g (0,44 lb)

Interfaz
Interfaz: J1939 (perfil DS-410)
Tiempo de estabilización: 150 ms
Controlador de salida: Transceptor (ISO 11898), aislamiento galvánico por optoacopladores
Velocidades de transmisión: 125 / 250 / 500 kBaud (por defecto 250 kBaud)
ID nodo por defecto: 1h
PGN por defecto: PGN 65283 (pitch, roll)

Conexión eléctrica
Tipo de conexión: cable PVC 1 m
Radio de curvatura mínimo: 50 mm fijo, 100 mm en flexión

Ciclo de vida y homologaciones
Ciclo de vida: Nuevo
Homologaciones: CE y ATEX Zona 1 & 21 (Oil & Gas)

Asignación señales → color
Power Supply → Red
GND → Yellow
CAN High → White
CAN Low → Brown
CAN GND → Green
No conectado → Blue / Gray / Pink
Blindaje → Shield
