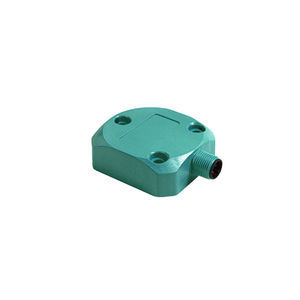

Inclinómetro 1 eje ACS-360-1-CA01-VE3-D4

CANCANopenMEMS

Resumen
POSITAL TILTIX inclinómetro 1 eje para control de posición monoaxial y nivelación. Interfaz CANopen (DS-410), tecnología de sensores estática/acelerómetro, protección IP66/IP67.

Especificaciones clave
Aplicación: control de posición monoaxial y nivelación
Rango de medición: hasta 360°
Precisión (INL): ±0,10°
Resolución: 0,01°
Tiempo de ciclo sensor base: 500 µs
Orientación del dispositivo: vertical

Datos eléctricos
Tensión de alimentación: 10–30 VDC
Consumo: ≤ 65 mA @ 10 V DC; ≤ 60 mA @ 24 V DC
EMC (emisión): DIN EN 61000-6-4
EMC (inmunidad): DIN EN 61000-6-2
Protección contra inversión de polaridad: sí
Protección contra cortocircuito: sí
MTTF: 350 años @ 40 °C

Especificaciones ambientales
Temperatura de operación: -40 °C a +85 °C
Temperatura de almacenamiento: -40 °C a +85 °C
Sensibilidad al gradiente térmico: 0,004°/K
Clase de protección (carcasa): IP66/IP67
Resistencia a impactos: ≤ 100 g (semiseno 6 ms, EN 60068-2-27)
Resistencia a vibraciones: 1,5 mm (10–58 Hz) & ≤ 20 g (58–2000 Hz)

Datos mecánicos
Material de la carcasa: PBT reforzado con fibra (Tereftalato de polibutileno)
Material de encapsulado: ninguno
Peso: 45 g (0,10 lb)

Interfaz y comunicaciones
Interfaz: CANopen (perfil DS-410)
Tiempo de estabilización: min 30 ms; por defecto 200 ms (dependiente del filtro)
Controlador de salida: transceptor (ISO 11898) con aislamiento galvánico por optoacopladores
Tasa de transmisión: 20 kBaud–1 MBaud (por defecto 125 kBaud)
ID de nodo por defecto: 1h

Conexión eléctrica y pines
Tipo de conexión: Deutsch DT04-4P + cable 0,3 m
Conector: Deutsch DT04-4P
Asignación de pines: alimentación = pin 1; CAN High = pin 2; GND = pin 3; CAN Low = pin 4

Aprobaciones y ciclo de vida
Aprobaciones: CE
Estado del producto: nuevo

Características técnicas

• Familia / serie: ACS-360
• Modelo: ACS-360-1-CA01-VE3-D4
• Inclinómetro 1 eje (TILTIX)
• Rango de medida hasta 360°
• Precisión (INL): ±0,10°; resolución: 0,01°
• Tecnología de sensor: estática / acelerómetro
• Interfaz CANopen (DS-410), 20 kBaud–1 MBaud (por defecto 125 kBaud)
• ID de nodo por defecto: 1h; tiempo de asentamiento: min 30 ms (200 ms por defecto)
• Alimentación: 10–30 VDC; consumo: ≤ 65 mA @10 V, ≤ 60 mA @24 V
• Protecciones: inversión de polaridad y cortocircuito
• EMC: DIN EN 61000-6-4 (emisión), DIN EN 61000-6-2 (inmunidad)
• MTTF: 350 años @ 40 °C
• Temperatura operación: -40 °C a +85 °C; protección: IP66/IP67
• Carcasa: PBT reforzado con fibra; peso: 45 g
• Conexión eléctrica: Deutsch DT04-4P (corte de panel & cable 0,3 m)
