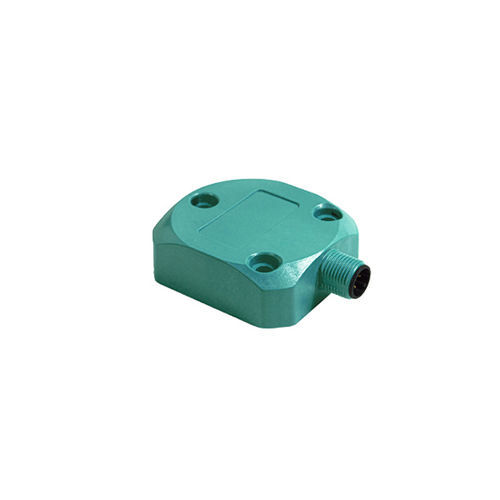

Inclinómetro 1 eje ACS-360-1-AV40-VE3-PM

analógicocon salidas de tensiónMEMS

Resumen del producto
POSITAL TILTIX inclinómetro 1 eje POSITAL ACS-360-1-AV40-VE3-PM. Salida analógica de tensión 0,5–9,5 V, rango de medida 360°, tecnología estática/acelerómetro y protección IP66/IP67.

Especificaciones clave

• Aplicación: control de posición mono-eje y nivelación
• Rango de medida: 360°
• Precisión (INL): ±0,10°
• Resolución: 0,01°
• Tiempo de ciclo sensor base: 500 µs
• Orientación del dispositivo: vertical

Especificaciones eléctricas

• Tensión de alimentación: 10–30 VDC
• Consumo: ≤ 0,7 W
• Salida: tensión analógica 0,5–9,5 V; carga mínima 5 kΩ
• EMC: emisión DIN EN 61000-6-4; inmunidad DIN EN 61000-6-2
• Protección frente a inversión de polaridad y cortocircuito
• MTTF: 400 years @ 40 °C

Especificaciones ambientales

• Temperatura de funcionamiento: -40 °C a +85 °C
• Temperatura de almacenamiento: -40 °C a +85 °C
• Gradiente de temperatura: 0,004°/K
• Clase de protección: IP66/IP67
• Resistencia a impactos: ≤ 100 g (semiseno 6 ms)
• Resistencia a vibraciones: 1,5 mm (10–58 Hz) & ≤ 20 g (58–2000 Hz)

Especificaciones mecánicas

• Carcasa: PBT reforzado con fibra
• Material de encapsulado: ninguno
• Peso: 45 g

Interfaz

• Salida analógica de tensión 0,5–9,5 V
• Teach-in: preset
• Tiempo de estabilización: 125 ms
• Linealidad: ±0,02 %

Conexión eléctrica

• Conector: M12 macho, 5 pines, codificado A
• Agujero en panel: M12 (5 pines)

Ciclo de vida y aprobaciones

• Estado del producto: nuevo
• Aprobaciones: CE

Documentación y accesorios
Incluye plan de conexiones, dibujos dimensionales y diagramas de salida analógica. Accesorios compatibles: cables PUR M12 (2/5/10 m), variantes anguladas y displays analógicos (AP22-D0, DiMod-A).

Especificaciones técnicas

• Modelo: ACS-360-1-AV40-VE3-PM
• Inclinómetro 1 eje (serie TILTIX)
• Rango de medida: 360°; resolución: 0,01°
• Precisión INL: ±0,10°; linealidad: ±0,02 %
• Alimentación: 10–30 VDC; consumo ≤ 0,7 W
• Salida analógica: 0,5–9,5 V; carga mínima 5 kΩ; tiempo de estabilización 125 ms
• Protección: IP66/IP67; temperatura de funcionamiento -40 °C a +85 °C
• Carcasa: PBT reforzado con fibra; conector: M12 5 pines A-codificado; peso 45 g
