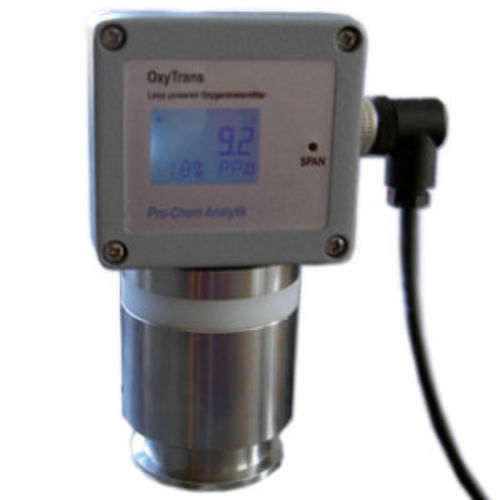

Transmisor de gas de oxígeno OxyTrans I KF

electroquímico2 hilosde pila de combustible

Resumen
El OxyTrans I KF es un analizador de oxígeno electroquímico para mediciones en trazas y en porcentaje (ppm y %), diseñado para aplicaciones de flujo con conexión KF40. Dispone de una pantalla LCD clara, calibración de un punto y un sensor apto para monitorización continua.

Aplicaciones

• Monitorización de gases de proceso
• Control de gases inertes
• Sistemas de vacío y pruebas de fugas
• Aplicaciones en semiconductores, laboratorios e instalaciones industriales

Rangos de medida
Rangos seleccionables desde 0–10 ppm hasta 0–100 % O2; rangos personalizados disponibles bajo pedido.

Sensor
El equipo utiliza un sensor de celda de combustible (electroquímico) que ofrece alta sensibilidad, respuesta lineal y larga vida útil para mediciones en trazas y en porcentaje.

Calibración
La calibración en rango de trazas debe realizarse con un gas de calibración adecuado a una concentración elegida dentro del rango de medida. La calibración en rango porcentual puede realizarse con aire ambiente.

Características

• Diseño compacto de paso de flujo
• Solución económica para monitorización continua
• Sensor electroquímico de larga vida
• Carcasa IP65 para entornos industriales
• Protección contra inversión de polaridad y compensación de temperatura

Celda de medida de flujo en acero inoxidable

• Celda de medida modular en acero inoxidable
• Componentes reemplazables que permiten reparar la celda sin reemplazar la unidad completa

Descripción del producto
Parámetros: Oxígeno % / Oxígeno ppm
Método: electroquímico
Rango: 0–100% / 0–10.000 ppm / 0–10 ppm / rangos especiales
ATEX: Sí
SIL: Sí
Precisión: ±2 % FSD
Resolución: 0,1 ppm
Caudal: aprox. 1 l/min
Presión: 0,1–1 bar
Calibración: Aire / Gas de calibración
Tiempo de respuesta T90: 0–10 ppm = 45 s / 0–100 ppm = 20 s
Salida: 4–20 mA (2 hilos)
Alimentación: 10–35 V
Pantalla: LCD 6 dígitos / Bargraph
Clase de protección: IP65
Conexión: brida KF40
Dimensiones: 120 x 160 x 65 mm
Peso: 2 kg

Especificaciones técnicas

• Parámetros: Oxígeno %; Oxígeno ppm
• Método: electroquímico
• Opciones de rango: 0–100%; 0–10.000 ppm; 0–10 ppm; rangos especiales bajo pedido
• ATEX: Sí
• SIL: Sí
• Precisión: ±2 % FSD
• Resolución: 0,1 ppm
• Caudal: aprox. 1 l/min
• Rango de presión: 0,1–1 bar
• Calibración: Aire (rango porcentual) o Gas de calibración (mediciones en trazas)
• Tiempo de respuesta T90: 45 s (0–10 ppm); 20 s (0–100 ppm)
• Temperatura del gas: 0–50 °C
• Salida: 4–20 mA (2 hilos)
• Alimentación: 10–35 V
• Pantalla: LCD 6 dígitos; Bargraph
• Protección: IP65
• Conexión: brida KF40
• Dimensiones (mm): 120 x 160 x 65
• Peso: 2 kg
