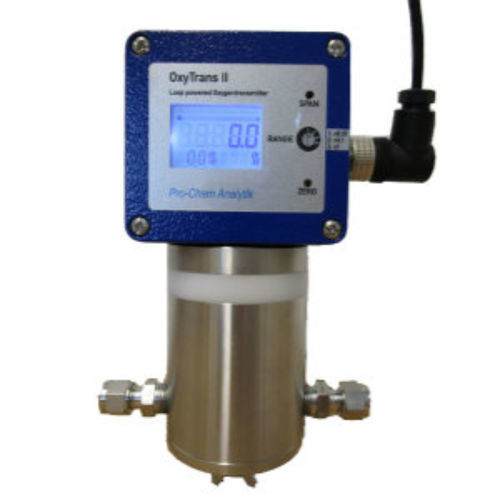

Transmisor de gas de oxígeno OxyTrans II

electroquímico2 hilosde pila de combustible

Descripción
El OxyTrans II proporciona mediciones precisas de oxígeno mediante un sensor electroquímico, tanto a niveles de trazas (ppm) como en porcentaje, para control de procesos y monitorización de gases industriales. Cuenta con una pantalla clara y calibración en un punto para una puesta en marcha rápida. Certificación ATEX (1/2 G Ex ia IIC T4) disponible como opción.

Rango de medida específico
La unidad se suministra con un rango de medida seleccionado entre 0–10 ppm y 0–100 % O2. Rangos ppm conmutables: 10.000 / 1.000 / 100 / 10 ppm. Rangos % conmutables: 25 / 2,5 / 0,25 % O2.

Sensor
El OxyTrans II utiliza una célula combustible electroquímica diseñada para uso industrial, ofreciendo alta sensibilidad, estabilidad en la medida y larga vida útil.

Calibración
Las calibraciones para medidas en trazas deben realizarse con gas de calibración cuya concentración se elija dentro del rango de medida. En el rango de porcentajes, la unidad puede calibrarse con aire ambiente. También es posible establecer un punto cero para mediciones en bajas ppm.

Características

• diseño compacto para montaje en panel o banco
• rangos conmutables de 10.000 ppm a 10 ppm
• reducción de inventario: un equipo cubre múltiples rangos
• sensor de larga vida útil
• carcasa IP65 para entornos exigentes
• protección contra inversión de polaridad y compensación de temperatura
• sin sensibilidad cruzada a H₂
• calibración cero disponible para medidas en bajas ppm

Celda de medida de flujo en acero inoxidable

• Celda de medida modular construida en acero inoxidable
• Las piezas defectuosas pueden reemplazarse individualmente sin sustituir la celda completa

Características estándar

• varias opciones de sensores
• conmutación manual de rangos de medida
• bloque de celda en acero inoxidable 316
• carcasa de sensor opcional con brida KF40

Áreas de aplicación

• Industria de semiconductores
• Fabricantes de gases
• Industrias metalúrgicas
• Industria química
• Tratamientos térmicos y recocido brillante

Especificaciones técnicas

• Parámetros: Oxígeno %; Oxígeno ppm
• Método: Electroquímico (célula combustible)
• Rango: 0–100 % (a pedido); 0–10 %; 0–1 %; 0–10.000 ppm; 0–1.000 ppm; 0–100 ppm; 0–10 ppm (conmutable)
• ATEX: opcional (1/2 G Ex ia IIC T4)
• SIL: Sí
• Precisión: ±2% FSD
• Resolución: 0,1 ppm; 0,01 ppm
• Caudal: aprox. 1 l/min
• Presión: 0,1 – 1 bar
• Calibración: Aire; Gas de calibración
• Tiempo de respuesta T90: 0–10 ppm = 45 s; 0–100 ppm = 20 s
• Temperatura del gas: 0 – 50 °C
• Salida: 4 – 20 mA; 2 hilos; protocolo HART
• Alimentación: 10 – 35 V
• Pantalla: LCD de 6 dígitos; barra gráfica
• Grado de protección: IP65
• Conexión: 6 mm
• Dimensiones: 120 x 160 x 65 mm
• Peso: 2 kg
