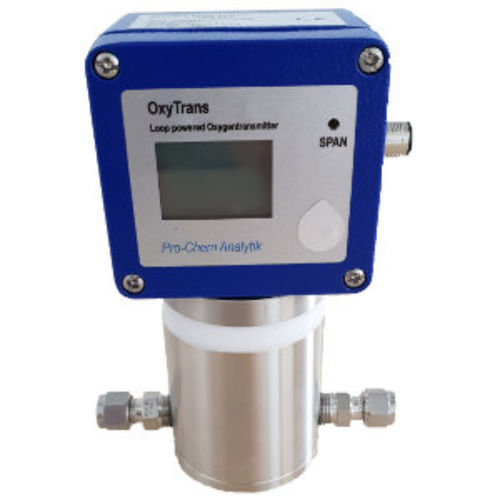

Analizador de oxígeno OxyTrans 100

de procesoindustrialde seguridad

Descripción breve El OxyTrans 100 es un analizador de oxígeno industrial compacto para medida en trazas y niveles porcentuales (0-100% O2). Emplea un sensor electroquímico (célula de combustible) con pantalla sencilla y calibración de un punto para un arranque rápido. Diseñado para aplicaciones con hidrógeno y apto para sistemas SIL; opción 1/2 G Ex ia IIC T4 (ATEX).

Aplicaciones

• Monitorización de procesos en plantas químicas y petroquímicas
• Producción y manejo de hidrógeno
• Generación de gas y control de pureza
• Sistemas de seguridad y control de combustión
• Integración OEM y muestreo en laboratorio

Características principales

• Carcasa compacta, montaje en panel o pared
• Solución económica para medida de O2 en % y trazas
• Sensor electroquímico con vida útil aprox. 5 años en aire ambiente
• Protección IP65 para entornos exigentes
• Protección contra inversión de polaridad y compensación de temperatura
• Calibración cero en un punto para puesta en marcha rápida
• Pantalla LCD de 6 dígitos con barra gráfica
• Salida: 4-20 mA (dos hilos); alimentación 10-35 V
• Conexión de proceso 6 mm

Celda de medida de flujo

• Celda modular fabricada en acero inoxidable
• Las piezas defectuosas pueden reemplazarse individualmente sin cambiar la celda completa

Especificaciones

• Parámetro medido: Oxígeno (%)
• Método de medida: Sensor electroquímico (célula de combustible)
• Rango de medida: 0 - 100 % O2
• Precisión: ±2 %
• Resolución: 0.1 %
• Caudal típico: aprox. 1 L/min
• Presión de trabajo: 0.1 – 1 bar
• Tiempo de respuesta T90: <45 s (0–100 %), <20 s (0–10 %)
• Temperatura del gas: 0 – 50 °C
• Señal de salida: 4–20 mA (dos hilos)
• Tensión de alimentación: 10–35 V
• Pantalla: LCD 6 dígitos con barra gráfica
• Clase de protección: IP65
• Conexión: 6 mm
• Dimensiones (mm): 120 x 160 x 65
• Peso: 2 kg
• Vida útil del sensor: aprox. 5 años en aire ambiente
• Opcional: 1/2 G Ex ia IIC T4 (ATEX)
• SIL: Apto para aplicaciones SIL
