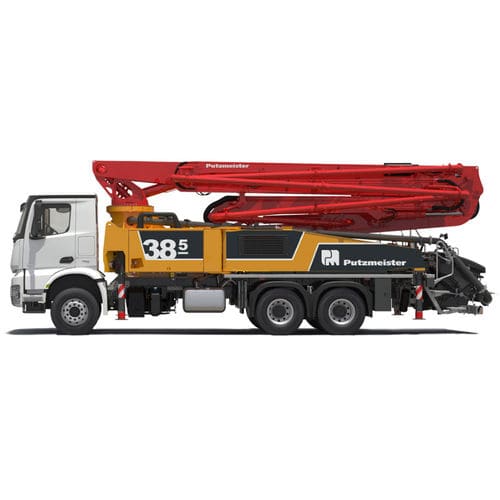

Autobomba de hormigón móvil BSF 38-5

de exteriorpara obrade pistón

Descripción general
La Putzmeister BSF 38-5 es una bomba de hormigón montada en camión diseñada para vertidos de volumen medio a alto y para obras de uso universal. Su diseño ergonómico y la disposición optimizada de los componentes ofrecen una eficiencia operativa constante. La máquina cumple las normas de seguridad actuales y puede montarse en chasis de distintos fabricantes, incluidos chasis de 3 y 4 ejes.

Características clave

• Peso bruto por debajo de 26 t manteniendo reservas suficientes para la carga útil y los materiales de trabajo
• Pluma de colocación estable de 5 tramos lograda mediante el enrutamiento inteligente de la línea de suministro y una estructura de acero equilibrada
• Trabajo eficiente gracias a un diseño ergonómico coherente
• Mayor seguridad conforme a las normas y directrices vigentes
• Diseño fácil de mantener con accesibilidad optimizada y concepto de atornillado consistente
• Menores costes de mantenimiento debido a componentes sin mantenimiento, menos piezas especiales (solo 2 codos estándar de línea de suministro) y volúmenes reducidos de materiales operativos (reducción aproximada del 30 % del volumen de aceite)

Información general

• Brazos: 5
• Altura de despliegue (alcance): 37,5 m
• Longitud máxima de manguera final: 4 m

Configuración - Unidad de bomba de hormigón .17 iLS

• Diámetro del cilindro de material - Carrera: 10/83 "
• Caudal (lado pistón): 222 yd³/hr
• Presión de entrega (lado pistón): 1233 psi
• Carreras (lado pistón): 28

Configuración - Unidad de bomba de hormigón .16 H

• Diámetro del cilindro de material - Carrera: 9
• Caudal (lado vástago): 209 yd³/hr
• Caudal (lado pistón): 141 yd³/hr
• Presión de entrega (lado vástago): 1233 psi
• Carreras (lado vástago): 31 (por minuto)

Especificaciones técnicas

• Modelo: BSF 38-5
• Aplicación: Bomba de hormigón montada en camión para vertidos de volumen medio a alto y obras universales
• Montaje: Apta para chasis de varios fabricantes; disponible en chasis de 3 y 4 ejes
• Pluma de colocación: Pluma de 5 tramos con diseño estable y disposición optimizada de la línea de suministro
• Concepto de servicio: Accesibilidad orientada al servicio; concepto de atornillado coherente; componentes sin mantenimiento
• Materiales de trabajo: Volumen de aceite reducido (aprox. 30 % menos) lo que reduce los requerimientos de materiales operativos
• Consideración de peso: Peso bruto < 26 t incluyendo reservas para carga útil y materiales operativos
• Las configuraciones de bomba y los datos de rendimiento se indican arriba (diámetros de cilindro, caudales, presiones, carreras)
