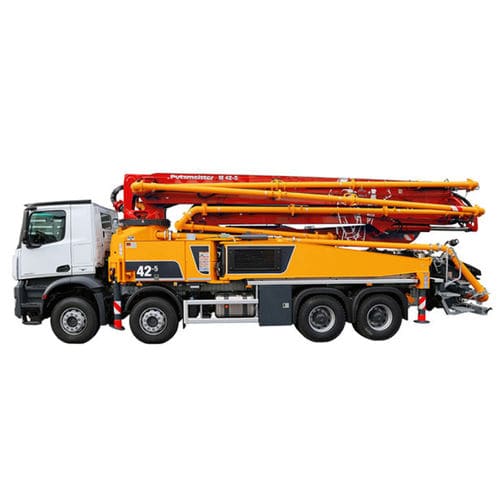

Autobomba de hormigón móvil BSF 42-5

de exteriorpara obradiésel

Resumen
La Putzmeister BSF 42-5 es una bomba de hormigón montada en camión de nueva generación, con índices de maniobrabilidad y peso mejorados para chasis de 4 ejes. En Europa se suministra con el apoyo iSC totalmente flexible y el control Ergonic 3; para mercados fuera de Europa está disponible con el sistema de apoyo OSS para operar en espacios de trabajo reducidos. La longitud de la bomba es inferior a 12 m y el peso bruto es inferior a 32 t (según vehículo y equipamiento).

Características clave

• Pluma de colocación de 5 brazos (RZ) suave gracias al tendido inteligente de la línea de suministro y al desarrollo equilibrado de la estructura de acero
• Trabajo eficiente gracias al diseño ergonómico pensado para obra
• Mayor seguridad por cumplimiento de normas y directrices vigentes
• Diseño fácil de mantener con accesibilidad optimizada y concepto de atornillado coherente
• Menores costes de mantenimiento por componentes libres de mantenimiento, menos piezas especiales (solo 3 codos estándar) y menor volumen de aceite hidráulico (aprox. 30 % menos)

Información general

• Número de secciones: 5
• Tipo de pluma: RZ
• Altura vertical: 41,6 m
• Alcance horizontal: 37,3 m
• Altura desplegada: 8,6 m
• Giro: 365°
• Longitud máx. de manguera final: 4 m
• Diámetro de la línea de suministro: DN 125

Configuración - Variantes de célula de bombeo

• Concrete Pump Cell .17 iLS
  • Diámetro cilindro / carrera: 250 / 2100 mm
  • Caudal (lado pistón): 170 m³/h
  • Presión de entrega (lado pistón): 85 bar
  • Golpes (lado pistón): 28 por min
• Concrete Pump Cell .16 H LS
  • Diámetro cilindro / carrera: 250 / 2100 mm
  • Caudal (lado pistón): 160 m³/h
  • Presión de entrega (lado pistón): 85 bar
  • Golpes (lado pistón): 26 por min
• Concrete Pump Cell .16 H
  • Diámetro cilindro / carrera: 230 / 2100 mm
  • Caudal (lado vástago): 160 m³/h
  • Caudal (lado pistón) (teórico máx.): 108 m³/h
  • Presión de entrega (lado vástago): 85 bar
  • Golpes (lado vástago): 31 por min

Documentos (ejemplos disponibles)

• BSF 42-5 Brochure EN (folleto de producto)
• BSF 42-5 Prospekt DE
• BSF 42-5 Brochure FR
• BSF 42-5 Catálogo ES
• BSF 42-5 EU Data Sheet EN
• Support Variants - Abstützvarianten BSF 42-5 PCP DE-EN
• Varias hojas de datos EU / MENA y fichas técnicas en varios idiomas

Vídeos (ejemplos disponibles)

• Vídeo walk-around / tour de producto M42-5 / BSF 42-5

Especificaciones técnicas

• Modelo: BSF 42-5
• Configuración de pluma: Pluma de 5 brazos (RZ)
• Altura vertical: 41,6 m
• Alcance horizontal: 37,3 m
• Altura desplegada: 8,6 m
• Giro: 365°
• Longitud máx. de manguera final: 4 m
• Diámetro de la línea de suministro: DN 125
• Células de bomba disponibles (ejemplos): .17 iLS, .16 H LS, .16 H
• Tamaños y prestaciones de cilindros pistón/vástago: ver variantes de configuración arriba
• Sistemas de apoyo: iSC full flexible support (UE); OSS support system (fuera UE)
• Sistema de control: Ergonic 3 (configuración UE)
