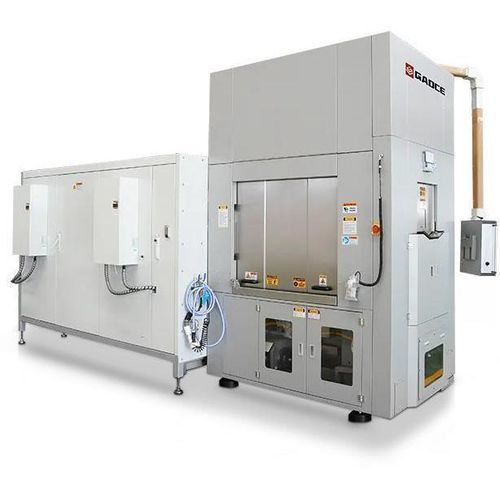

Máquina de corte de hilo GC-800XC

para silicio monocristalinode obleacon software de contro

Introducción del producto
Equipo diseñado para la etapa de corte en la fabricación de obleas de silicio cristalino, lanzado en noviembre de 2024. Su diseño de entre-ejes pequeño y ajustable admite varios formatos de oblea/barril (16X / 18X / 210 / 220 / 230 mm) y cubre las necesidades de evolución de las nuevas celdas (HJT, TOPCon) como mayor tamaño, corte fino, media celda y obleas rectangulares.

Características clave
El GC-800XC incorpora una nueva disposición del área de corte con una capacidad máxima de carga de lingote de silicio de 950 mm. La configuración de corte permite modos de entre-ejes multietapa en 315 mm – 370 mm – 400 mm – 455 mm a una velocidad de hilo de hasta 2600 m/min. Un sistema de guiado de hilo ligero y de alta precisión reduce las fluctuaciones de tensión; la tensión añadida en la máquina es < 1 N y la tasa global de rotura de hilo es < 5 %. Soporta corte estable con diámetros de hilo de 18 μm y menos, tiene bajo consumo energético y ofrece múltiples interfaces de automatización para control de producción inteligente y basado en datos.

Parámetros del producto
Tamaño del lingote de silicio: □166 ~ □230 × LMax.950 mm (compatible con media oblea)
Velocidad máxima de línea: 2600 m/min
Entre-ejes: 315 ~ 455 mm
Capacidad de almacenamiento (hilo): 240 km
Dimensiones del equipo (aprox.): 5110 × 2481 × 3275 mm
Peso del equipo (aprox.): 12.500 kg

Especificaciones técnicas

• Nombre del modelo: GC-800XC
• Aplicación: etapa de corte para la fabricación de obleas de silicio cristalino
• Capacidad máxima de carga del lingote: 950 mm
• Tamaños compatibles: □166 ~ □230; soporta 16X/18X/210/220/230 mm y media oblea
• Velocidad del hilo (velocidad máxima): 2600 m/min
• Modos de entre-ejes: multietapa 315 mm – 370 mm – 400 mm – 455 mm
• Tensión añadida en la máquina: < 1 N
• Tasa global de rotura de hilo: < 5 %
• Capacidad de diámetro de hilo: corte estable a 18 μm y menos
• Capacidad de almacenamiento (hilo): 240 km
• Dimensiones del equipo (aprox.): 5110 × 2481 × 3275 mm
• Peso del equipo (aprox.): 12.500 kg
• Características: sistema de guiado de hilo ligero y de alta precisión, bajo consumo energético, interfaces de automatización para producción inteligente y control basado en datos
