Software de visualización

de seguridadde supervisiónadquisición y análisis de datos

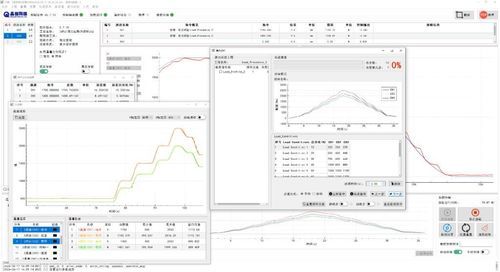

El software de carga Lingdong es el software principal del controlador de carga coordinada Qtcreate Lingdong. Proporciona una supervisión y gestión integrales del sistema de control de carga servo, con una arquitectura orientada a la ingeniería y basada en la configuración. Al funcionar a partir de archivos de configuración, el software permite una rápida puesta en marcha y adaptación a diferentes proyectos de ensayo.<br><br>Flujo de trabajo del software de carga dinámica<br><br>Crear proyecto;<br>Configurar canales de carga;<br>Configuración del sistema;<br>Calibrar controladores y sensores;<br>Importar/definir espectros de carga;<br>Establecer parámetros de seguridad;<br>Importar/definir espectros de carga;<br>Ejecutar el ensayo.<br><br>Configuración de recursos de ensayo<br>La interfaz de configuración de recursos de ensayo se utiliza principalmente para la configuración y gestión de recursos de actuadores, sensores y controladores. Utiliza la función de arrastrar y soltar para configurar los recursos de ensayo, seleccionar los actuadores, sensores y canales de control que se van a utilizar, así como para editar y gestionar los espectros de carga.<br>Calibración de sensores<br><br>El sistema permite la calibración independiente de los sensores para ajustar los coeficientes de todos los sensores del sistema. Utiliza métodos como el de mínimos cuadrados para realizar cálculos de calibración multipunto con respecto a señales estándar y almacenar los coeficientes de calibración. Permite la calibración de los datos de los sensores y la actualización de sus ajustes.<br><br>Edición del espectro de carga<br><br>Se dispone de la función de edición del espectro de ensayo. Los usuarios pueden editar diversos espectros de ensayo que cumplan requisitos compuestos según las necesidades del ensayo, y el programa controla el equipo para completar los ensayos automáticamente. El editor de espectros de ensayo puede generar diversos espectros de ensayo complejos para llevar a cabo el control automático de los procedimientos de ensayo; resulta especialmente adecuado para ensayos exigentes y sofisticados.<br><br>Configuración de seguridad<br><br>El sistema de ensayo está equipado con funciones de protección integrales: protección contra el exceso de límite de la fuerza y el desplazamiento de ensayo, protección contra la fractura de la probeta, protección contra el exceso de los valores establecidos de los parámetros de ensayo, etc. Cada canal de carga cuenta con múltiples funciones de protección, tales como protección contra la carga límite, protección contra el error de seguimiento, protección contra el desplazamiento límite, protección contra la diferencia límite del sensor de doble puente, protección contra cortes de corriente, etc. Todos los valores umbral pueden configurarse a través del software del ordenador principal.<br><br>Configuración de pasos<br><br>Se pueden configurar los parámetros de pasos estáticos y dinámicos de cada canal, incluyendo el tiempo de activación, el periodo de tiempo de espera, la velocidad mínima de paso, etc.<br><br>Otras funciones del software de carga<br><br>Interfaz de interconexión de datos externos: El software de carga Lingdong admite la interconexión de datos externos a través de memoria reflectante, comunicación UDP y entradas y salidas analógicas BNC. El software también admite el control remoto externo a través de comunicación UDP.<br><br>Análisis de respuesta en frecuencia en tiempo real y en línea: El software admite el análisis de respuesta en frecuencia en línea durante la carga. Durante el proceso de carga sinusoidal, al hacer clic en el botón «Análisis de respuesta en frecuencia», el software calculará automáticamente las características de frecuencia y mostrará los resultados del análisis en la barra de notificación de estado.<br><br>Visualización de la banda de error: Admite la visualización de la banda de error según el porcentaje establecido.<br><br>Condiciones de trabajo del espectro de carga: El sistema admite la importación y exportación de condiciones de trabajo del espectro de carga, lo que permite guardar y aplicar por lotes espectros de carga para múltiples canales. Facilita el cambio y la configuración por lotes de los espectros de carga con un solo clic al alternar entre diferentes condiciones de ensayo. Se puede establecer un porcentaje de utilización durante la carga.<br><br>Compensación automática de carga coordinada: Incluye pasos dinámicos/estáticos, compensación de valores máximos y mínimos, compensación de fase, etc.<br><br>Programación de ganancia: La ganancia de bucle cerrado se puede cambiar y ajustar automáticamente según los diferentes estados de ensayo (posición, velocidad, etc.) para ofrecer un rendimiento de control óptimo.<br><br>Almacenamiento segmentado de datos: Admite el almacenamiento segmentado de datos; los datos se guardarán en archivos separados en función del tiempo configurado en minutos y del tamaño del archivo.<br><br>Supervisión del estado de los sensores: El software permite visualizar el estado de los sensores, incluyendo el estado de excitación de los mismos, la detección de roturas de cable, la supervisión del bypass de carga, etc. La protección se activará en cuanto se produzca una anomalía.<br><br>Configuración del protocolo de memoria reflectiva: Se utiliza para configurar el protocolo de interconexión de memoria reflectiva con sistemas externos (sistemas de simulación, sistemas de medición y control, etc.). Los usuarios pueden definir desplazamientos de direcciones, tipos de datos y formatos para los datos de comando y retroalimentación. Se admiten funciones de arrastrar y soltar para añadir, ordenar, previsualizar y comprobar datos.<br><br>Paquete de software de carga estática y por fatiga<br>El sistema admite aplicaciones de carga estática, de fatiga y de durabilidad coordinadas en múltiples canales. La interfaz de ensayos estáticos y de fatiga incluye tablas de datos de canales, ventanas flotantes de curvas de tendencia, gráficos de formas de onda, vista previa del espectro de carga, gráficos de barras, paneles de control de procesos y barras de progreso.<br><br>La interfaz de configuración permite configurar rápidamente todos los canales de carga en un formato similar al de una hoja de cálculo y admite funciones de vista previa de la configuración.<br><br>
