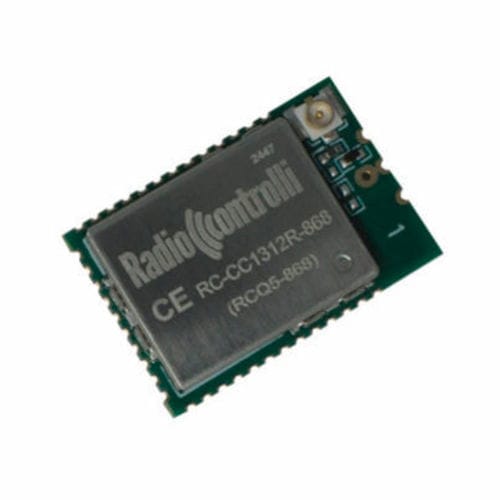

Módulo módem de comunicación RCQ5 series

inalámbricoIoTRF

Módem de Radio Multifuncional con Comandos AT

El módulo RCQ5-XXX no es solo un módem de radio de bajo consumo, sino una plataforma completa que integra funciones avanzadas, lo que lo hace ideal para aplicaciones de automatización, control remoto y IoT industrial.
Basado en el chip Texas Instruments CC1312R, ofrece una combinación de alto rendimiento, bajo consumo energético y una gestión robusta del canal.
Características principales:

• Bajo consumo energético

Aplicaciones:

• Contadores inteligentes
• Sistemas de seguridad inalámbricos
• Domótica y automatización de edificios
• Sistemas 6LoWPAN
• Lectura automática de medidas (AMR)
• Sistemas inalámbricos de bajo consumo

Gestión inteligente de la energía, esencial para dispositivos alimentados por batería o en entornos donde la continuidad operativa es crítica.


ATWOR_DurationPermite configurar la frecuencia de activación del receptor, eligiendo entre intervalos de 1000 ms, 500 ms, 250 ms y 125 ms.
Esta arquitectura reduce drásticamente el consumo medio manteniendo la capacidad de recibir datos de forma rápida. WOR es especialmente eficaz en sistemas de sensores inalámbricos, medición inteligente y aplicaciones donde la duración de la batería es fundamental.


Módem de Radio con Comandos AT (Protocolo de Transmisión Transparente)El módem RF es muy fácil de usar y proporciona un enlace RS232 inalámbrico con una velocidad RF de hasta 200 kbps (modulación 2-GFSK).
El módulo también puede funcionar en Long Range Mode (LRM) con una velocidad RF de 2,5 kbps.
Los transceptores cumplen las funciones de un módem de radio completo y solo requieren datos CMOS/TTL en la entrada; el transceptor correspondiente emite los mismos datos. El preámbulo y el CRC se generan y se añaden automáticamente a la transmisión RF.


Comandos Over-The-Air (OTA Command)El módulo puede gestionar 4 salidas digitales y 4 entradas digitales, tanto localmente como de forma remota (OTA), enviando simples comandos AT.


Función de AlarmaCuando una entrada digital cambia de estado, se transmite un mensaje vía UART al dispositivo remoto:
Alarm_0_1
Funcionalidad I/O RemotaLa funcionalidad I/O remota es un método de transmisión bidireccional utilizado en el campo de los controles automáticos.
Cuando está habilitada, cada vez que la entrada digital cambia de estado en la estación A, la salida digital de la estación remota B reflejará simultáneamente estos estados y viceversa.


Banda de funcionamiento:

• Europa: 433/868 MHz
• También disponible en versión 915 MHz

El hardware está basado en el módulo RC-CC1312R-XXX diseñado por RadioControlli (basado en el CC1312R de Texas Instruments).


Información del módulo:

• RC-RCQ5-433: Versión estándar 433 MHz (Conector UFL)
• RC-RCQ5-433-H: Versión pad 433 MHz
• RC-RCQ5-868: Versión estándar 868 MHz (Conector UFL)
• RC-RCQ5-868-H: Versión pad 868 MHz
• RC-RCQ5-915: Versión estándar 915 MHz (Conector UFL)
