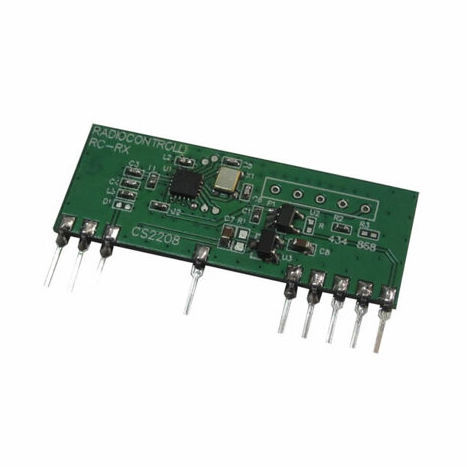

Módulo receptor sin cable RC-RXASK-433-LP

radioOOKpara sensor

Módulo receptor RF OOK (On-Off Keying) 433,92 MHz de muy bajo consumo, diseñado para mandos a pilas y nodos de sensores inalámbricos. El módulo emplea una arquitectura de recepción por ciclos para reducir la corriente media mientras mantiene alta sensibilidad RF y funcionamiento estable.

Funcionamiento por ciclo de recepción

• El receptor alterna entre reposo y ventanas RX activas para minimizar el consumo de energía.
• Configuración por defecto: tiempo de reposo 1000 ms; ventana RX 20 ms.
• Corriente media resultante: 75 µA (típica).
• Configuraciones de ciclo personalizadas disponibles bajo petición según el perfil de la aplicación.

Información del módulo

• Tipo: módulo receptor OOK de muy bajo consumo para la banda 433,92 MHz.
• Indicado para: mandos a pilas, nodos de sensores inalámbricos y enlaces telemétricos de bajo duty.

Características técnicas

• Tensión de alimentación: min 1,8 V — típica 3,0 V — máx 3,6 V
• Consumo medio (típ): 75,0 µA
• Corriente de suministro (modo RX, típ): 3,8 mA
• Corriente (modo reposo, típ): 500 nA
• Corriente (modo apagado, típ): 100 nA
• Frecuencia (típ): 433,92 MHz
• Velocidad máxima de datos: 4,8 Kbit/s
• Sensibilidad RF (típ): -108 dBm
• Ancho de banda 3 dB: ±250 KHz
• Nivel del espectro emitido (típ): 70 dBm
• Rango de temperatura de funcionamiento: -20 °C a 75 °C

Asignación de pines

• Pin 1 — VCC: alimentación VCC
• Pin 2 — GND: masa
• Pin 3 — IN: antena
• Pin 7 — GND: masa
• Pin 11 — GND: masa
• Pin 12 — NC: no conectado
• Pin 13 — NC: no conectado
• Pin 14 — OUT: salida de datos
• Pin 15 — PD: power down
