Encoder rotativo circuito integrado AM256 absolutomagnéticosin contacto
Añadir a mis favoritos
Añadir al comparador
Características
- Tipo
- absoluto
- Tecnología
- magnético
- Construcción
- sin contacto
- Señal de salida
- sinusoidal
- Aplicaciones
- para entornos difíciles
- Otras características
- de alta velocidad, circuito integrado
Descripción

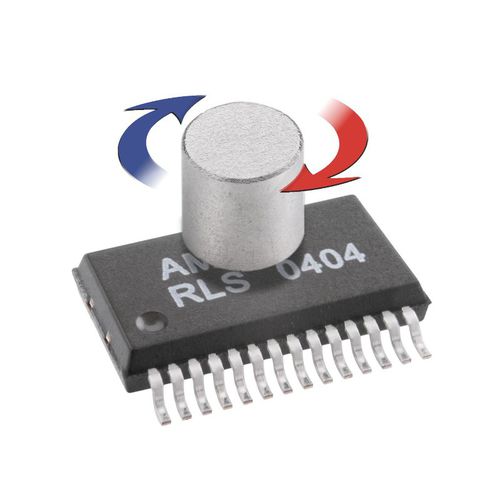

El CI detecta la posición angular de un imán permanente colocado sobre el chip. El imán permanente debe estar polarizado diametralmente y tener forma cilíndrica.
El AM256 utiliza la tecnología de sensores Hall para detectar la distribución de la densidad del flujo magnético en la superficie del silicio. Los sensores Hall se colocan en una matriz circular alrededor del centro del CI y proporcionan una representación en voltaje de la distribución del campo magnético.
Características
Codificador absoluto de 8 bits
Alta velocidad de rotación de hasta 60.000 rpm
Fuente de alimentación de 5 V
Bajo consumo de energía 13 mA típico
Rango de temperatura de funcionamiento ampliado (-40 °C a 125 °C)
Encapsulado SMD SSOP28
Ventajas
Codificación de la posición angular sin contacto en 360°
Ideal para entornos difíciles gracias a la detección magnética
Solución completa de sistema en chip
Linealidad optimizada en fábrica
---
