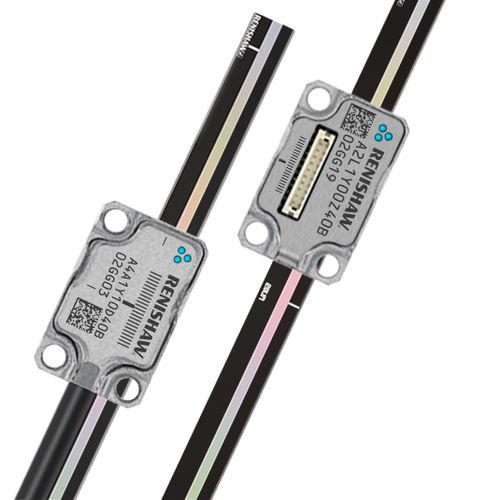

Encoder lineal incremental ATOM DX™ RCLC linear

ópticosin contactocon salida digital

¿Qué es ATOM DX? Los encóderes de la gama ATOM DX son los más pequeños del tipo óptico incremental de Renishaw, con salida digital directa desde la cabeza lectora. Proporcionan información de posición, interpolación en directo y ópticas de filtrado en un paquete en miniatura. Puede obtener información de diagnóstico avanzada mediante la herramienta Advanced Diagnostic Tool ADTi‑100 opcional y el software ADT View para diagnóstico in situ, localización de fallos y optimización de la ayuda para reglaje del encóder, incluso en las aplicaciones más exigentes. El encóder ATOM DX ofrece también resoluciones de hasta 2,5 nm en una extensa gama de configuraciones. ATOM DX se suministra en los formatos de cable de alta flexibilidad y versiones de salida superior, con opciones de regla de 20 o 40 µm. ¿Qué es una regla RCLC? RCLC es una regla recta de cristal que puede suministrarse en longitudes de hasta 130 mm, con graduaciones incrementales de 20 µm o 40 µm de paso. La regla de cristal RCLC tiene una precisión de ±3 µm e incluye dos marcas de referencia: una en el centro de la regla y otra al final del recorrido. La selección se realiza orientando la cabeza lectora respecto a la regla. La regla RCLC se fija al sustrato con cinta autoadhesiva. La fórmula del adhesivo permite la expansión independiente de la regla con el substrato.
