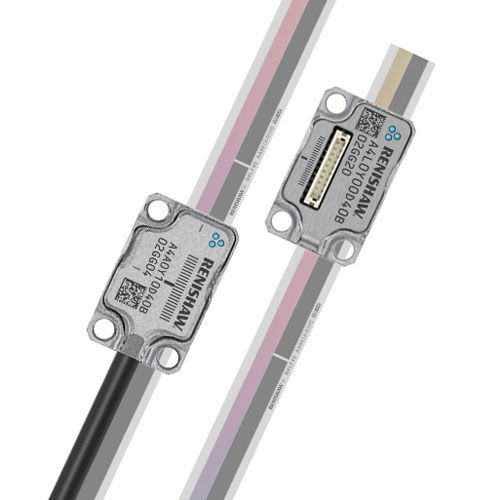

Encoder lineal incremental ATOM DX™ RKLF

ópticosin contactocon salida digital

¿Qué es ATOM DX? Los encóderes de la gama ATOM DX son los más pequeños del tipo óptico incremental de Renishaw, con salida digital directa desde la cabeza lectora. Proporcionan información de posición, interpolación en directo y ópticas de filtrado en un paquete en miniatura. Puede obtener información de diagnóstico avanzada mediante la herramienta Advanced Diagnostic Tool ADTi‑100 opcional y el software ADT View para diagnóstico in situ, localización de fallos y optimización de la ayuda para reglaje del encóder, incluso en las aplicaciones más exigentes. El encóder ATOM DX ofrece también resoluciones de hasta 2,5 nm en una extensa gama de configuraciones. ATOM DX se suministra en los formatos de cable de alta flexibilidad y versiones de salida superior, con opciones de regla de 20 o 40 µm. ¿Qué es una regla RKLF? RKLF es una regla de cinta estrecha de acero inoxidable de bajo perfil, con graduaciones incrementales de 20 y 40 µm de paso y marcas de referencia óptica que puede seleccionar por el cliente. Tiene una precisión de ±5 µm/m y longitudes de hasta 10 metros (>20 metros bajo pedido). La regla RKLF se sujeta en el sustrato de la máquina, ya que proporciona un rendimiento metrológico superior cuando los extremos de la regla se sujetan firmemente al sustrato. La regla flexible RKLF40 es también válida para mediciones de arco parcial, ya que la reducida sección transversal de estas reglas permite enrollarlas en un tambor, eje o arco, con un radio reducido de 26 mm.
