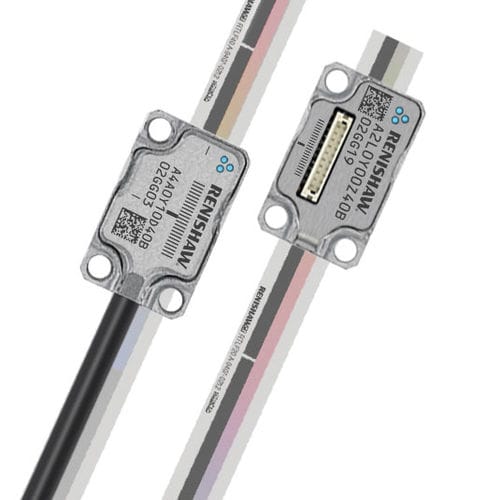

Encoder lineal incremental ATOM DX™ RTLF

ópticosin contactocon salida digital

¿Qué es ATOM DX? Los encóderes de la gama ATOM DX son los más pequeños del tipo óptico incremental de Renishaw, con salida digital directa desde la cabeza lectora. Proporcionan información de posición, interpolación en directo y ópticas de filtrado en un paquete en miniatura. Puede obtener información de diagnóstico avanzada mediante la herramienta Advanced Diagnostic Tool ADTi‑100 opcional y el software ADT View para diagnóstico in situ, localización de fallos y optimización de la ayuda para reglaje del encóder, incluso en las aplicaciones más exigentes. El encóder ATOM DX ofrece también resoluciones de hasta 2,5 nm en una extensa gama de configuraciones. ATOM DX se suministra en los formatos de cable de alta flexibilidad y versiones de salida superior, con opciones de regla de 20 o 40 µm. ¿Qué es una regla RTLF? RTLF es una regla de cinta de acero inoxidable de bajo perfil con marcas de referencia óptica que puede seleccionar por el cliente. Puede elegir entre dos niveles de precisión: regla estándar de 40 µm de paso, con una precisión de ±15 µm/m y reglas de alta gama de 20 y 40 µm de paso, con una precisión de ±5 µm/m. Todas las reglas pueden suministrarse en longitudes hasta 10 m. RTLF-S se fija al sustrato con cinta autoadhesiva. La fórmula del adhesivo permite la expansión independiente de la regla con el substrato. Para completar la instalación, la regla se fija en un punto para obtener la posición de referencia.
