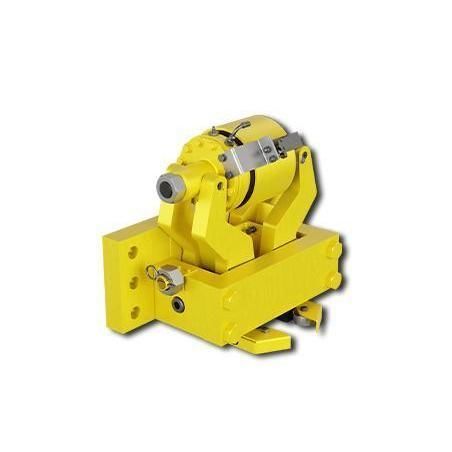

Freno de fricción DR 085 FHK

apriete por muellea mando de desembrague hidráulicode emergencia

Descripción
Bloqueo de raíl accionado por muelle y liberado hidráulicamente, diseñado para sujeción y frenado de emergencia. Modelo en bastidor 085 con fuerzas de retención seleccionables de 50 kN a 400 kN y compatibilidad con varios perfiles de raíl.

Documentos disponibles

• Hoja de datos DR 085 FHK (PDF)
• Folleto del producto (PDF)
• Modelos 3D CAD (ZIP)
• Instrucción de instalación DR 085/088 FHM (PDF)
• Catálogo: Frenos industriales (PDF)

Características (tabla)
Características: Código
Clamp — D
Rail — R
Tamaño del bastidor 085 — 085
Accionamiento por muelle — F
Liberación hidráulica — H
Sin ajuste por desgaste de las zapatas — K
Fuerzas máximas de frenado para retención de 50 kN, 100 kN, 200 kN, 300 kN o 400 kN — 050 a 400
Cilindro montado en posición central — M
Mordazas disponibles para perfiles de raíl A55, A65, A75, A100, A120 o 6,00E+02 — A55 / A65 / A75 / A100 / A120 / 6,00E+02

Características / especificaciones técnicas

• Tipo: bloqueo de raíl accionado por muelle, liberación hidráulica
• Modelo / tamaño del bastidor: 085
• Código clamp: D
• Código rail: R
• Accionamiento: por muelle (F)
• Liberación: hidráulica (H)
• Compensación de desgaste: sin ajuste (K)
• Posición del cilindro: central (M)
• Fuerzas máximas de retención: 50 kN, 100 kN, 200 kN, 300 kN, 400 kN
• Mordazas compatibles (perfiles de raíl): A55, A65, A75, A100, A120, 6,00E+02
• Recursos disponibles: hoja de datos, folleto del producto, instrucciones de instalación, modelos 3D CAD
