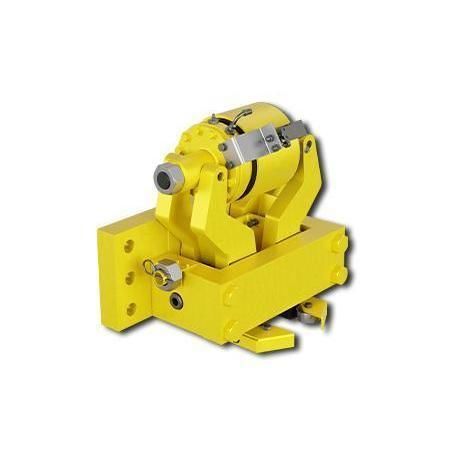

Freno de mandíbula DR 088 FHK

apriete por muellea mando de desembrague hidráulicopara lineal para riel guiado

Producto

• Pinza para carril accionada por muelle y liberada hidráulicamente, para aplicaciones de frenado en rieles (freno de tormenta).
• Diseñada como pinza para carril, tamaño de bastidor 088, modelo DR 088 FHK.

Documentación y modelos

• Hoja de datos (PDF)
• Folleto del producto
• Modelos 3D CAD (STEP)
• Instrucciones de instalación

Características (códigos)
Clamp | D
Rail | R
Tamaño del bastidor | 088
Accionamiento por muelle | F
Liberación hidráulica | H
Sin ajuste por desgaste de las zapatas | K
Fuerza de frenado máx. | 500 kN
Cilindro montado en posición central | M
Mordazas disponibles para perfiles de riel | A55, A65, A75, A100, A120, 60E1

Uso / Notas de aplicación

• Están disponibles mordazas de apriete para varios tipos de perfiles de riel para adaptarse a distintas geometrías.
• El freno ofrece fuerzas de frenado de hasta 500 kN y está pensado para funciones de frenado de emergencia/tormenta en instalaciones ferroviarias.

Especificaciones técnicas

• Modelo / designación: DR 088 FHK
• Tamaño del bastidor: 088
• Principio de funcionamiento: accionamiento por muelle, liberación hidráulica
• Fuerza de frenado máxima: 500 kN
• Montaje del cilindro: posición central
• No requiere ajuste para compensar el desgaste de las zapatas
• Mordazas compatibles: A55, A65, A75, A100, A120, 60E1
• Códigos de características: Clamp = D, Rail = R, Spring activated = F, Hydraulically released = H, No adjustment = K, Thruster central = M
