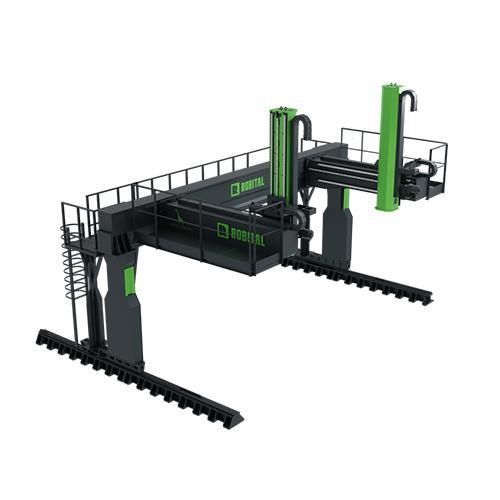

Pórtico de manipulación Portal

Descripción del producto
El sistema gantry Portal Gantry series está diseñado para tareas de automatización de gran alcance y alta precisión. Soporta integración multi-robot, diseño estructural rígido y posicionamiento preciso, adecuado para soldadura, fresado, montaje y operaciones que requieran manipulación flexible de las piezas.

Propiedades clave de la serie Portal Gantry

• Alto rendimiento a velocidad
• Conectividad multi-robot
• Diseño estructural rígido
• Posicionamiento de alta precisión

Nota de uso

• Se utilizan posicionadores síncronos de alta precisión para soldadura, fresado y montaje cuando se requiere posicionamiento flexible y movimiento coordinado de las piezas.

Especificaciones técnicas

• Small — Capacidad: 100 kg; Velocidad máx.: 0,9 m/s; Peso eje Y (para accionamiento eje X): 1000 kg; Peso eje Z (para accionamiento eje Y): 500 kg; Peso eje Y1: 5000 kg; Repetibilidad eje X: ±0,025 mm; Par Y: 750 Nm; Par Z: 300 Nm; Par Y1: 3000 Nm.
• Medium — Capacidad: 500 kg; Velocidad máx.: 0,6 m/s; Peso eje Y: 1500 kg; Peso eje Z: 800 kg; Peso eje Y1: 7500 kg; Repetibilidad eje X: ±0,025 mm; Par Y: 1350 Nm; Par Z: 600 Nm; Par Y1: 4500 Nm.
• Large — Capacidad: 1000 kg; Velocidad máx.: 0,6 m/s; Peso eje Y: 2500 kg; Peso eje Z: 1250 kg; Peso eje Y1: 12500 kg; Repetibilidad eje X: ±0,025 mm; Par Y: 1750 Nm; Par Z: 1050 Nm; Par Y1: 7500 Nm.
• XLarge — Capacidad: 1500 kg; Velocidad máx.: 0,3 m/s; Peso eje Y: 3500 kg; Peso eje Z: 2000 kg; Peso eje Y1: 17500 kg; Repetibilidad eje X: ±0,026 mm; Par Y: 3000 Nm; Par Z: 1500 Nm; Par Y1: 12000 Nm.

Servomotores recomendados

• ABB
• COMAU
• FANUC
• HYUNDAI
• KAWASAKI
• KUKA
• METALG
• NACHI
• OTC
• PANASONIC
• STAUBLI
• YASKAWA

Compatibilidad y personalización

• Opciones de personalización para ajustar a los requisitos del proyecto.
• Accesorios y opciones adicionales disponibles para adaptar la solución.
• Diseñado para integrarse con sistemas robóticos existentes y con las principales marcas industriales.
• Disponible en varios colores y con posibilidad de aplicar la imagen del cliente.
