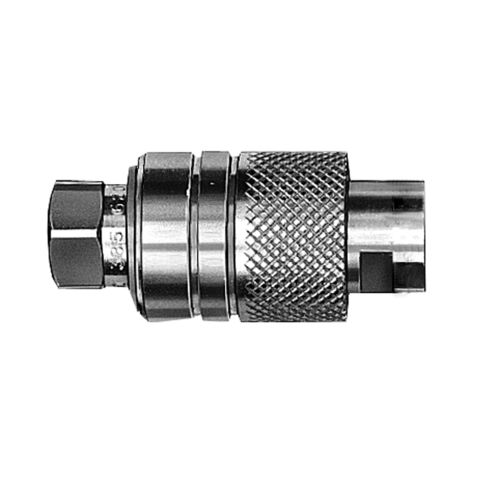

Racor de desconexión rápida F9.381 series

hidráulicorápidoG

Los enchufes rápidos de conexión permiten conectar y desconectar de una forma automática, son de construcción robusta. La conexión y desconexión sólo puede efectuarse cuando no existe presión en su interior. El desplazamiento del casquillo de retención en las direcciones de conexión y desconexión correspondientes puede efectuarse cómodamente con una sola mano. Conexión “Push” El casquillo moleteado del manguito debe des­ plazarse manualmente hacia adelante y enchu­ farlo con una fuerza superior a la de los muelles de ambos conos de estanqueidad contra el tope mecánico. Al soltar el casquillo una serie de bolas montadas en el mismo se introducen en una ranura existente en la boquilla, quedándo ambos uni­dos. Se debe controlar si las dos partes del enchufe permanecen unidas. Desconexión “Pull” El casquillo moleteado del manguito debe des­ plazarse manualmente hacia detrás. Las bolas se liberan y las dos partes del enchufe se se­paran. ¡Instrucciones importantes Los enchufes sólo deben conectarse sin presión. Después de la desconexión deben montarse en el manguito y boquilla los protectores como se muestra en la figura. Cuando permanecen co ­nectados deben montarse también los portec­tores entre sí, como muestra la figura de arriba.
