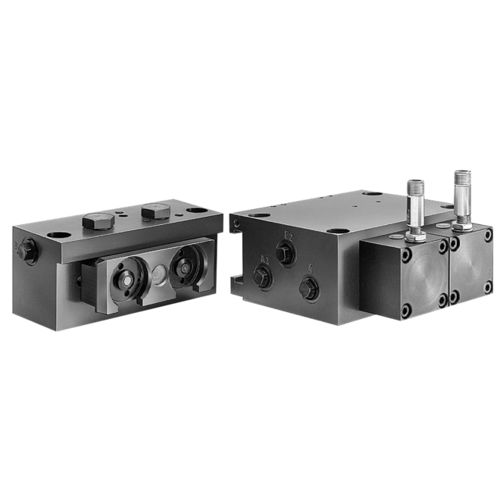

Sistema de acoplamiento automático F9.426 series

La rentabilidad de un sistema flexible de producción y la calidad de las piezas a mecani­zar aumentan mediante el empleo de útiles de sujeción hidráulicos suponiendo que la conexión al generador de presión se efectúe automáticamente. Por este motivo hemos desarrollado un sis­tema de conexión automático en combinación con paletas intercambiables para elementos de sujeción de simple y doble efecto y también para circuitos de sujeción con una presión de servicio de hasta 500 bar. Estos sistemas tam­bién pueden montarse posteriormente. Los útiles de sujeción blocados y desconec­tados de la alimentación de aceite se pue­den controlar mediante cilindros de control en combinación con contactos eléctricos o también permanentes sin cables. Los sistemas de conexión están formados en la ejecución de base por una boquilla de sujeción y una uni­dad de conexión automática. Estas piezas se componen de diversos grupos según el caso de aplicación y de los distintos sistemas de se­guridad deseados. Construcción En las unidades de conexión el propio elemen­to de conexión está integrado en el émbolo móvil de conexión que se desplaza para efec­tuar la conexión o la desconexión. El elemento de conexión tiene una superficie frontal lisa lo que permite limpiarlo fácilmente. La posición desconectada del émbolo puede ser controlada, de serie y según la ejecución, con contactos inductivos o presostatos di­ferenciales electroneumáticos. El control de la posición de conexión es posible efectuarlo mediante el montaje de un segundo emisor de señales.
