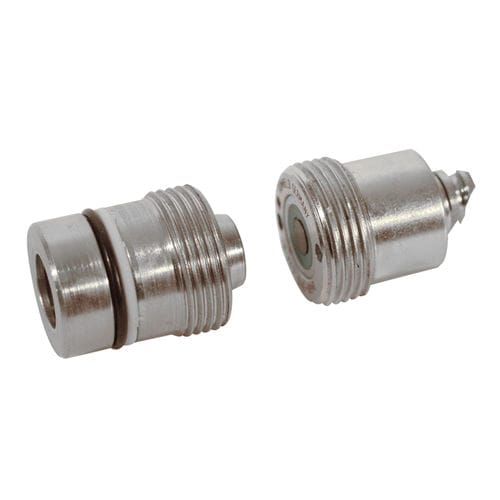

Acoplador hidráulico F9.428 series

En máquinas-herramienta con sistema de cambio de paletas, los elementos de conexión transfieren aceite hidráulico o aire comprimido de la mesa de la máquina a los útiles de sujeción hidráulicos. Descripción El mecanismo de conexión y la boquilla de conexión aseguran la estanqueidad axial (véase situación de conexión) y tienen una carrera de conexión muy corta. La superficie frontal lisa del mecanismo de conexión es fácil de limpiar cuando se acumulan virutas. El disco de estanqueidad empotrado puede sustituirse fácilmente con la ayuda de la herramienta de montaje si está dañado. La ejecución insertable esta fijada con una placa intermedia y es especialmente adecuada para conectores múltiples (véase también la hoja F 9.440). Las placas intermedias (placas de montaje o tapas) deben absorber las fuerzas axiales generadas por la presión hidráulica. En la ejecución enroscable, el mecanismo de conexión se enrosca directamente en la placa base y la boquilla de conexión en el útil de sujeción. Dependiente del material de las juntas, los elementos de conexión pueden acoplarse con o sin presión. Boquilla de conexión - con válvula de descarga (VSV) Con cilindros de doble efecto, las fugas internas de aceite de elementos de sujeción o de control individuales pueden provocar un aumento de la presión en la línea de retorno en el estado desconexionado, lo que puede causar fallos de funcionamiento o pérdidas de la fuerza de sujeción. La VSV incorporada limita el aumento de la presión a 5 bar. Si se excede la presión, aceite hidráulico sale, lo que indica una mayor fuga interna.
