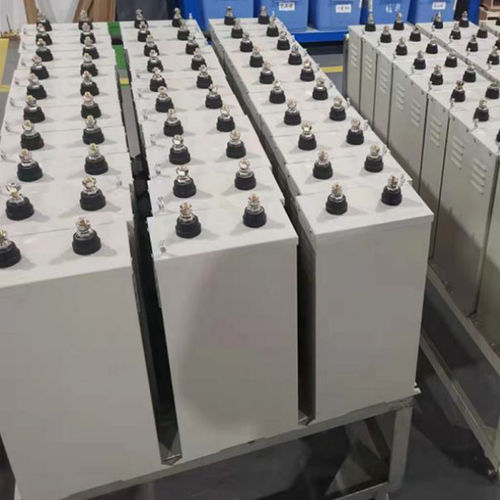

CONDENSADOR DE PELÍCULA - CONDENSADOR DE BUS DE CORRIENTE CONTINUA
2300μF / 2,7KV.DC / 305A RMS
1. Aplicación
conformación del banco de fiteres de CC del inversor de media tensión VSI
2. CONSTRUCCIONES Y CARACTERÍSTICAS DEL PROCESO :
dieléctrico: Película de polipropileno metalizada de alta temperatura
tecnología de la película: Control de autocuración
la resistencia en serie equivalente es pequeña, puede soportar una gran corriente de ondulación
autoinductancia pequeña, rendimiento de autocuración, larga vida útil
bajo factor de pérdida
material de la carcasa: acero inoxidable sin pintar
material de relleno, resina epoxi sin PCB (Tipo seco)
distancia mínima entre la tierra y las partes vivas(Distancia entre fase/fase de alta tensión): 40mm
Puesta a tierra:Vinculación potencial de la caja a través de abrazaderas
3. CONDICIONES DEL ENTORNO :
modo de funcionamiento:Continuo
ubicación:Interior (dentro del cubículo)
altitud:≤2000 m
grado de contaminación:2 (IEC 61800-5)
tipo de refrigeración: Aire natural
grado IP:IP00
nivel de emisión de ruido (Nivel medio de presión sonora):<75dBa (a 1m)
4. TEMPERATURA - HUMEDAD :
Funcionamiento
norma de referencia :IEC 60721-3-6
clase de temperatura ambiente :6K3
rango de temperatura:5℃~55℃
clase de humedad relativa :6K1 95% 30℃
almacenamiento y transporte
norma de referencia :IEC 60721-3-1
clase de temperatura ambiente :1K4
rango de temperatura:-25℃~60℃ 和 -25℃~70℃ 24h
clase de humedad relativa :1K4 10%~100%
presión atmosférica :70 kPa~106 kPa
condiciones climáticas inusuales
cuando se prevén temperaturas de transporte inferiores a -25℃, se requiere el uso de transporte calentado o la eliminación de componentes seleccionados sensibles a las bajas temperaturas
---
