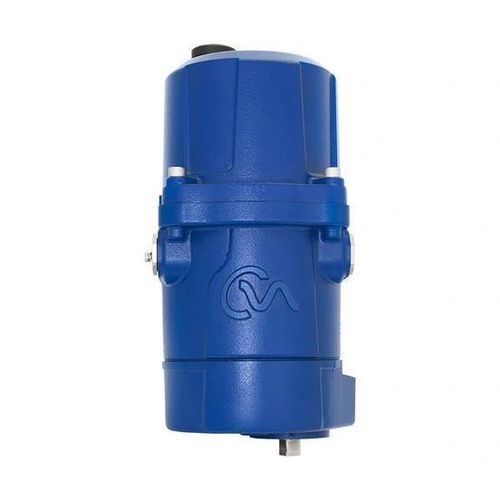

Actuador para válvula motorizado CMQ

manualtipo cuarto de vueltade fracción de vuelta

Descripción
Los actuadores modulantes CMQ con salida part-turn ofrecen una solución totalmente eléctrica para aplicaciones en válvulas de control y bombas. Proporcionan control de posición preciso y repetible y modulación continua con una exactitud de hasta 0,1 %. Las unidades están certificadas como a prueba de explosión según normas internacionales y pueden suministrarse con controles locales integrados opcionales y Reserve Power Pack para función de mantener la posición en fallo.

Características

• Accionamiento con salida part-turn y par de asiento de hasta 124 Nm (1.100 lbf.in)
• Opción de alto par para giro de cuarto de vuelta con CMR-250 y caja de engranajes GBX
• Control de posición preciso y repetible usando señal 4–20 mA con hasta 0,1 % de precisión
• Certificación a prueba de explosión según estándares internacionales
• Control de velocidad ajustable
• Accionamiento manual de serie
• Limitación electrónica de par
• Dos interruptores de posición ajustables estándar
• Adecuado para montaje en cualquier orientación
• Transmisión lubricada permanentemente, sin mantenimiento
• Amplio rango de temperatura ambiente estándar −30 a 70 °C (−22 a 158 °F) con opción de baja temperatura
• Motor DC sin escobillas para modulación continua fiable y precisa
• Tecnología de encoder para retroalimentación sin contacto
• Consumo en espera inferior a 1 W
• Apto para alimentaciones monofásicas o DC
• Ajustes seleccionables en campo: banda muerta; cero y rango; tipo de señal de mando; acción directa o invertida; operación manual/auto; posición del eje en pérdida de señal
• Interfaz incorporada para configuración rápida mediante LCD de seis segmentos y botones
• Controles locales integrales opcionales con pantalla LCD de posición
• Reserve Power Pack opcional (supercondensadores) para función fail-to-position
• Compatible con una amplia variedad de fieldbus, sistemas cableados y analógicos
• Opciones fieldbus: HART®, Foundation Fieldbus®, Profibus®, Pakscan™, RIRO, DeviceNet®, Modbus®

Opciones e información adicional

• Controles locales integrados opcionales con pantalla LCD de posición
• Reserve Power Pack opcional (supercondensadores) para mantener la posición en fallo
• Compatibilidad con múltiples sistemas fieldbus y analógicos para integración

Especificaciones técnicas

• Tipo de salida: accionamiento part-turn (cuarto de vuelta)
• Par máximo de asiento: hasta 124 Nm (1.100 lbf.in)
• Precisión de control de posición: hasta 0,1 %
• Señal de control: entrada analógica 4–20 mA (entre los tipos compatibles)
• Motor: motor DC sin escobillas para modulación continua
• Retroalimentación: encoder (sin contacto)
• Potencia en espera: < 1 W
• Alimentación: apto para suministros monofásicos o DC
• Rango de temperatura ambiente: estándar −30 a 70 °C (−22 a 158 °F); opción para baja temperatura disponible
• Protección/certificación: certificado a prueba de explosión según normas internacionales
• Transmisión: lubricada permanentemente, sin mantenimiento
• Accionamiento manual: de serie
• Control de velocidad: ajustable
• Protección de par: limitación electrónica del par
• Interruptores: dos interruptores de posición ajustables (estándar)
• Interfaz: pantalla LCD de seis segmentos con botones para configuración
• Opciones fieldbus: HART®, Foundation Fieldbus®, Profibus®, Pakscan™, RIRO, DeviceNet®, Modbus®
