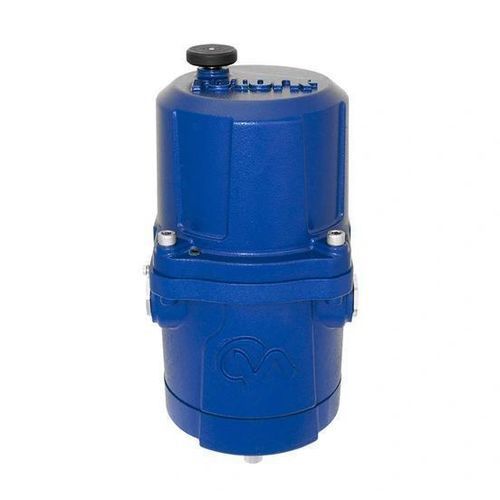

Actuador para válvula eléctrico CMR

motorizadomanualde vueltas múltiples

Descripción
Los actuadores modulantes multivueltas CMR son una solución totalmente eléctrica para aplicaciones de válvulas de control y bombas. Proporcionan control exacto de la posición y modulación continua con retroalimentación de posición precisa y repetible (hasta 0,1 % de precisión). Certificados a prueba de explosiones según normas internacionales y disponibles con controles locales integrales opcionales y un Reserve Power Pack opcional.

Características

• Transmisión de salida multivueltas con un par nominal de hasta 45 Nm (400 lbf.in)
• El actuador CMR-250 con caja de engranajes espiral GBX es una solución de recorrido parcial (con opción multivueltas) que ofrece alta salida de par y bajo consumo
• Control de posición preciso y repetible mediante señal 4–20 mA con hasta 0,1 % de precisión
• A prueba de explosiones según normas internacionales
• Control de velocidad ajustable
• Desacoplamiento manual estándar
• Limitación electrónica del par
• Dos interruptores de posición ajustables estándar
• Apto para montaje en cualquier orientación
• Transmisión lubricada permanentemente, sin mantenimiento
• Amplio rango de temperatura ambiente estándar: -30 a 70 °C (-22 a 158 °F) con opción de baja temperatura disponible
• El motor DC sin escobillas proporciona capacidad de modulación continua, fiable y precisa
• La tecnología del encoder proporciona retroalimentación sin contacto y fiable
• Consumo en espera inferior a 1 vatio
• Apto para alimentaciones monofásicas o DC
• Ajustes seleccionables en campo para Deadband; cero y span; tipo de señal de comando; acción estándar o inversa; operación manual-auto; posición del eje de salida en pérdida de señal
• La interfaz integrada permite una configuración rápida y sencilla mediante una pantalla LCD de seis segmentos y botones
• Controles locales integrales opcionales con pantalla LCD de posición
• Compatible con una amplia variedad de sistemas de campo, cableados y analógicos
• Opciones fieldbus que incluyen HART®, Foundation Fieldbus®, Profibus®, Pakscan™, RIRO, DeviceNet® y Modbus®

Especificaciones técnicas

• Par nominal: hasta 45 Nm (400 lbf.in)
• Ejemplo de modelo: CMR-250 (opcionalmente equipado con caja de engranajes GBX para operación parcial o multivueltas)
• Precisión de control de posición: hasta 0,1 %
• Entrada de control: control analógico 4–20 mA (más opciones fieldbus)
• Tipo de motor: motor DC sin escobillas
• Retroalimentación: tecnología de encoder sin contacto
• Limitación de par: limitación electrónica incluida
• Interruptores de posición: dos interruptores ajustables estándar
• Desacoplamiento manual: estándar
• Potencia en espera: < 1 vatio
• Alimentación: apto para suministros monofásicos AC o DC
• Rango de temperatura ambiente: -30 a 70 °C (opción de baja temperatura disponible)
• Montaje: apto para cualquier orientación
• Transmisión: lubricada permanentemente, sin mantenimiento
• Interfaz local: pantalla LCD de seis segmentos con botones (configuración rápida)
• Accesorios opcionales: controles locales integrales con pantalla LCD; Reserve Power Pack (supercaps)
• Compatibilidad fieldbus: HART®, Foundation Fieldbus®, Profibus®, Pakscan™, RIRO, DeviceNet®, Modbus®
• Aplicación adecuada: válvulas de control y bombas que requieren modulación precisa y continua
