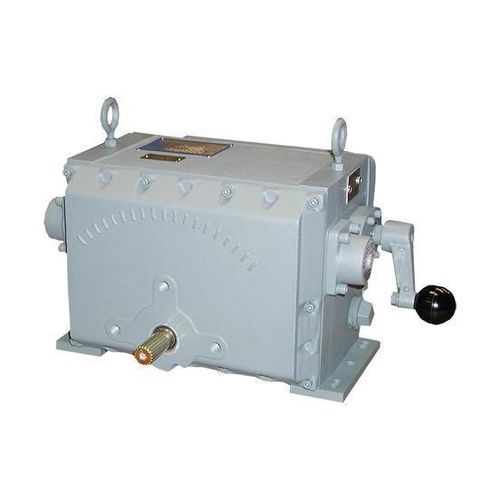

Actuador para válvula eléctrico SM

90°rotativode fracción de vuelta

Descripción general
Los actuadores eléctricos modulantes SM-1700 y SM-5000 proporcionan posicionamiento preciso para compuertas, álabes y válvulas. Con engranajes internos, entregan hasta 16.950 Nm (12.500 lbf.ft) de par en modulación continua. Incorporan limitación automática de par y un accionamiento autotrabante para mantener la última posición y evitar el retroceso.

Características

• SM-1700: giro de 90 a 120°
• SM-5000: giro de 33 a 90°
• Servicio en modulación: hasta 2.000 arranques por hora
• Accionamiento manual: estándar
• Limitación automática del par: estándar
• Accionamiento autotrabante para mantener la última posición y evitar el retroceso hasta la capacidad de empuje
• Opciones de alimentación: monofásica, trifásica o corriente continua (CC) — CC disponible solo para SM-1700

Aplicaciones

• Compuertas (dampers)
• Álabes (vanes)
• Válvulas
• Otras aplicaciones de control de procesos que requieren control de posicionamiento preciso

Especificaciones técnicas

• Par máximo: hasta 16.950 Nm (12.500 lbf.ft)
• Funcionamiento: modulación continua
• Servicio en modulación: hasta 2.000 arranques por hora
• Rangos de giro: SM-1700 90–120°; SM-5000 33–90°
• Opciones de alimentación: monofásica, trifásica, CC (CC limitado a SM-1700)
• Accionamiento manual: estándar
• Limitación automática del par: estándar
• Accionamiento: autotrabante para mantener la última posición y evitar el retroceso hasta la capacidad de empuje
• Adecuado para: compuertas, álabes y válvulas
• Notas: las imágenes del producto en el sitio están etiquetadas como legacy para SM-1700 y SM-5000
