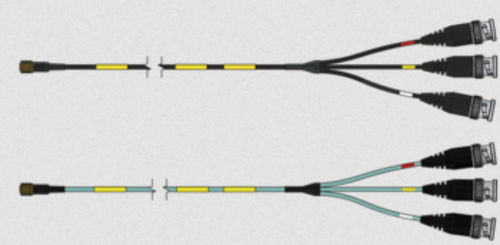

Cable eléctrico de conexión

de datosBNCde alta temperatura

Aplicación / descripción
Cable de conexión para acelerómetros triaxiales con salida de tensión (IEPE).

Ventajas del producto

• Resistente a altas temperaturas hasta +250°C (TPFK)
• Cubierta mecánicamente robusta (PUR)
• Extremadamente flexible (silicona)

Información adicional
Marcado individual mediante funda termorretráctil, p. ej. número interno o código de barras.

Conectores
Lado 1: conector hembra ¼-28 UNF, 4 polos (nota: indicar tipo de sensor)
Lado 2: 3 × conectores BNC macho

Datos del cable (TPFK)
Construcción: 4 × AWG 34
Aislamiento: TPFK
Revestimiento: TPFK
Color del revestimiento: azul
Diámetro exterior: aprox. 2,1 mm
Tensión de servicio: máx. 150 V
Rango de temperatura: -55°C / +250°C

Datos del cable (PUR)
Construcción: 4 × AWG 34
Aislamiento: TPFK
Revestimiento: PUR
Color del revestimiento: negro
Diámetro exterior: aprox. 2,5 mm
Tensión de servicio: máx. 150 V
Rango de temperatura: -40°C / +90°C (hasta +125°C durante 2500 h)

Datos del cable (Silicona)
Construcción: 4 × AWG 30
Aislamiento: TPFK
Revestimiento: Besilen (silicona)
Color del revestimiento: turquesa
Diámetro exterior: aprox. 2,7 mm
Tensión de servicio: máx. 150 V

Ejemplos de configuración
S3031-1030-00600 | Revestimiento: TPFK | Longitud: 6000 mm
S3032-1030-00600 | Revestimiento: PUR | Longitud: 6000 mm
S3033-1030-00600 | Revestimiento: Silicona | Longitud: 6000 mm

Descargas
Ficha técnica del cable de conexión (hoja de datos del producto, PDF disponible).

Especificaciones técnicas

• Tipo de producto: cable de conexión para acelerómetros triaxiales (IEPE)
• Conectores: hembra 1/4-28 UNF (4 polos) y 3 × conectores BNC macho
• Construcción del conductor: variantes con 4 × AWG 34 o 4 × AWG 30
• Material de aislamiento: TPFK
• Materiales de la cubierta: TPFK, PUR, Besilen (silicona)
• Colores de la cubierta: azul (TPFK), negro (PUR), turquesa (Silicona)
• Diámetro exterior: aprox. 2,1 mm (TPFK), aprox. 2,5 mm (PUR), aprox. 2,7 mm (Silicona)
• Tensión de servicio: máx. 150 V
• Rangos de temperatura: TPFK: -55°C a +250°C; PUR: -40°C a +90°C (hasta +125°C durante 2500 h); Silicona: alta flexibilidad (datos de temperatura según ejecución, cf. TPFK/PUR)
• Longitudes disponibles en los ejemplos: 6000 mm
• Ejemplos de referencias: S3031-1030-00600 (TPFK), S3032-1030-00600 (PUR), S3033-1030-00600 (Silicona)
• Ficha técnica: hoja de datos del producto (PDF)
