Cable eléctrico de datos

BNCrobustode cobre

Aplicación / Descripción
El cable multinúcleo triaxial IEPE de 8 canales proporciona una conexión estructurada y compacta para mediciones NVH y de vibración multicanal con acelerómetros triaxiales. Varios conductores de señal se integran en un único multicore y cada canal de medida se distribuye en tres conectores BNC, permitiendo una entrega clara de las señales triax al sistema de medida. Es posible conectar hasta ocho sensores triaxiales de forma eficiente. El diseño de conductor IEPE triaxial combinado con una chaqueta interior y exterior de PUR asegura estabilidad mecánica y flexibilidad en la instalación. El apantallamiento multicapa contribuye a una calidad de señal fiable en entornos exigentes. Aplicaciones típicas: bancos de ensayo, ensayos en vehículos y laboratorios con alta densidad de canales. Configuraciones de conectores a medida, por ejemplo tomas de sensor ¼-28 UNF, permiten una integración precisa en sistemas existentes.

Ventajas del producto

• mecánicamente robusto
• flexible para el tendido
• reducción de la complejidad de cableado en montajes multicanal
• conexión agrupada de hasta 8 señales de sensores triaxiales
• posibilidad de configuraciones de conectores a medida

Conectores
Lado 1 - toma ¼-28 UNF, 4 polos
Lado 2 - 8 × (3× BNC macho)

Datos del cable

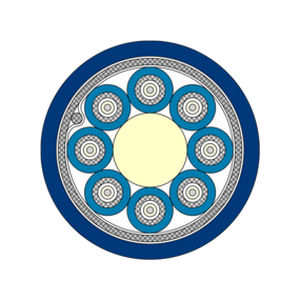

Construcción - 8 × (4 × AWG 34)C – IEPE Triax
Aislamiento - TPFK
Chaqueta interior - PUR
Chaqueta exterior - PUR
Color de la chaqueta - azul oscuro
Diámetro exterior - aprox. 11,7 mm
Tensión de servicio - máx. 150 V
Rango de temperatura - -40°C a +90°C (corto plazo +125°C, 2500 h)

Ejemplo de configuración
N.º art. S3055-1030-00500 | Material de la chaqueta: PUR | Longitud "L": 5000 mm

Descargas

• Hoja de datos del cable multinúcleo triaxial IEPE 8 canales (PDF)

Características / Especificaciones técnicas

• Nombre del producto: cable multinúcleo triaxial IEPE 8 canales
• Número máximo de sensores triaxiales: 8
• Conectores: ¼-28 UNF (toma) en un lado; 8 × (3× BNC macho) en el otro lado
• Construcción del cable: 8 × (4 × AWG 34)C – IEPE Triax
• Aislamiento: TPFK
• Chaqueta interior y exterior: PUR
• Color de la chaqueta: azul oscuro
• Diámetro exterior: aprox. 11,7 mm
• Tensión de servicio: máx. 150 V
• Rango de temperatura: -40°C a +90°C (corto plazo +125°C, 2500 h)
• Apantallamiento: apantallamiento multicapa para una mejor calidad de señal
• Propiedades mecánicas: robusto y flexible para el tendido
