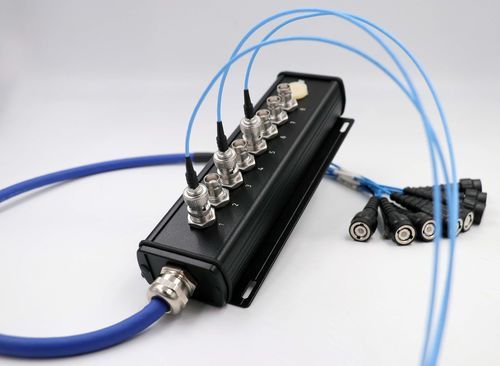

Caja de conexiones de pared

blindadapara cablecoaxial

Aplicación
Esta caja de derivación está diseñada para mediciones NVH de bajo ruido y la conexión fiable de micrófonos y sensores uniaxiales IEPE a sistemas de medida. El cable multicore coaxial integrado de 8 vías ofrece líneas coaxiales blindadas individualmente y un blindaje general para mejorar la compatibilidad electromagnética y la estabilidad mecánica, siendo apto para ensayos en vehículo, bancos de pruebas y cuadros de control. Se pueden solicitar tipos de conectores y longitudes de cable personalizados.

Principales características

• transmisión de señal de bajo ruido para mediciones NVH
• núcleos coaxiales blindados individualmente con blindaje general para alto rendimiento EMC
• construcción flexible y fácil de enrutar con funda PUR resistente a aceites y productos químicos
• chasis de aluminio robusto con IP65 / NEMA 3 (solo carcasa)
• personalizable: conectores y longitudes de cable disponibles

Información adicional
Disponible también en variante de 4 vías y con diseños de conectores personalizados.

Conector
lado 1: 8 x tomas BNC para montaje en equipo (con tapas antipolvo) + toma de seguridad (conexión de pantalla), amarillo
lado 2: 8 x conectores BNC macho aislados

Datos del cable

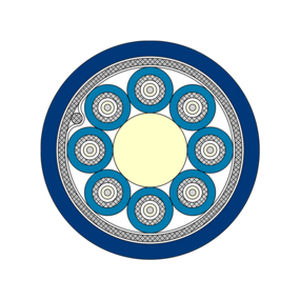

construcción: 8 x (1 x Ø 0,20 mm)C — coax bajo ruido 50 Ω
aislamiento: TPFP
cubierta interior: PUR
cubierta exterior: PUR, color: azul oscuro
diámetro exterior: aprox. 9,0 mm
tensión máxima: máx. 350 V
rango de temperatura: -40°C a +90°C (pico +125°C durante 2500 h)

Datos de la caja
carcasa: aluminio, pintado en negro por pulverización
sellado: TPE, negro
grado de protección (solo aplicable a la carcasa, no a las tomas de montaje): IP65 / NEMA 3
peso (sin conectores ni cable): aprox. 285 g
dimensiones (A x Al x P): aprox. 200 x 57 x 32 mm; con soporte de pared: aprox. 200 x 76 x 34,8 mm

Ejemplo de configuración
n.º de artículo S3075-3031-00500 — material de la funda: PUR — longitud L: 5000 mm

Descargas
Hoja de datos disponible para la caja de derivación (PDF del producto).

Especificaciones técnicas

• Tipo de producto: caja de derivación con cable multicore coaxial 8 vías de bajo ruido
• Uso previsto: mediciones NVH; conexiones de micrófonos y sensores uniaxiales IEPE
• Conectores lado 1: 8 x tomas BNC para montaje en equipo (con tapas antipolvo) + toma de seguridad (conexión de pantalla)
• Conectores lado 2: 8 x conectores BNC macho aislados
• Construcción del cable: 8 x (1 x Ø 0,20 mm)C, coax 50 Ω de bajo ruido
• Aislamiento: TPFP
• Cubierta interior: PUR
• Cubierta exterior: PUR, color: azul oscuro
• Diámetro exterior: aprox. 9,0 mm
• Tensión de servicio: máx. 350 V
• Rango de temperatura: -40°C a +90°C (pico +125°C durante 2500 h)
• Carcasa: aluminio, pintado en negro por pulverización
• Sello: TPE, negro
• Grado de protección (solo carcasa): IP65 / NEMA 3
• Peso (sin conectores ni cable): aprox. 285 g
• Dimensiones (A x Al x P): aprox. 200 x 57 x 32 mm (con soporte de pared: aprox. 200 x 76 x 34,8 mm)
• Ejemplo de configuración: S3075-3031-00500, funda PUR, longitud 5000 mm
• Personalización: conectores y longitudes de cable disponibles a petición
