Cable eléctrico audio/vídeo SABIX® R flex Data IQ DVI Dual-Link

de datosde baja emisión de humosresistente al aceite

Producto
SABIX® R flex Data IQ DVI Dual-Link — cable de señal digital y datos para vehículos ferroviarios, diseñado para transmisión de vídeo en alta resolución y señales diferenciales de alta velocidad.

Aplicación
El SABIX® R flex Data IQ DVI Dual-Link es un cable de señal y datos digital especialmente desarrollado para la tecnología ferroviaria y la transmisión de vídeo de alta resolución en vehículos ferroviarios. Diseñado para aplicaciones de alta tasa de datos como sistemas de información al pasajero, soluciones de visualización en trenes, videovigilancia o sistemas de infoentretenimiento, permite la transmisión estable de señales diferenciales de alta velocidad. El cable cumple los requisitos de protección contra incendios R15 (EL1A) y R16 (EL1B) según EN 45545-2 para los niveles de riesgo HL1 y HL2. Una impedancia característica definida de 100 Ω ± 10 %, un apantallamiento efectivo compuesto por lámina de aluminio y trenza de cobre estañado y la tecnología de material SABIX® sin halógenos aseguran una transmisión fiable en condiciones electromagnéticas y mecánicas exigentes.

Características destacadas

• libre de halógenos
• sin propagación de la llama
• retardante de llama y autoextinguible
• retardante según UN/ECE R118
• cumple R15 (EL1A) y R16 (EL1B) según EN 45545-2 para HL1-2
• baja emisión de humo
• testado en toxicidad
• baja corrosión
• resistente a aceites y carburantes
• flexible para espacios de instalación reducidos
• resistente a esfuerzos mecánicos
• excelentes características de transmisión
• libre de PFAS

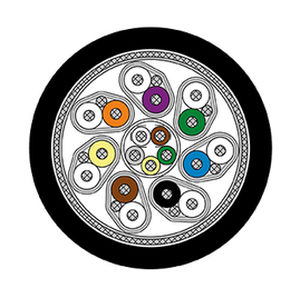

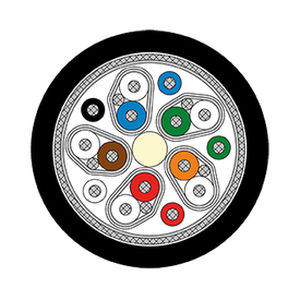

Construcción
Dimensión: 7 x (2 x 28 AWG)ST + 5 x 28 AWG
Conductor: cordones de cobre estañado, hilos finos
Aislamiento: SABIX® especial
Código de colores: según plano
Trenzado: según plano
Pantalla: lámina de aluminio y trenza de cobre estañado
Material de la cubierta: SABIX® especial
Color de la cubierta: negro (similar RAL 9005)

Datos técnicos
Número de artículo: 6650-0001
Tensión de servicio pico: máx. 90 V
Tensión (UL): 300 V
Tensión de ensayo: núcleo/ núcleo: 2000 V; núcleo/ pantalla: 2000 V
Radio de curvatura mínimo: instalación fija: 4 x d; aplicación flexible: 12 x d
Rango de temperatura: UL: hasta +75 °C; instalación fija: -50/+90 °C; aplicación flexible: -40/+90 °C
Sin halógenos: según EN 50306-1 + EN 50264-1. Desarrollo de HCl ≤ 0,5 % según IEC 60754-1. pH ≥ 4,3 y conductividad ≤ 10,0 µS/mm según IEC 60754-2. Contenido de flúor ≤ 0,1 % según IEC 60684-2
Comportamiento frente al fuego: sin propagación de la llama según IEC 60332-3-25 + VDE 0482-332-3-25 y EN 50305 + VDE 0260-305 sección 9.1.2; retardante y autoextinguible según IEC 60332-1-2 + VDE 0482-332-1-2; retardante según ISO 6722 (UN/ECE R118)
Densidad de humo: según IEC 61034 + VDE 0482-1034
Toxicidad: según EN 50305 + VDE 0260-305
Resistencia a aceites y carburantes: según EN 50264-1 + VDE 0260-264-1
Impedancia característica: 100 Ω ± 10 Ω
Flexibilidad: buena
Resistencia a la intemperie: buena
Aplicación: adecuado para aplicaciones DVI Dual-Link
Ausencia de sustancias nocivas: según la directiva RoHS de la Unión Europea

Dimensiones (ejemplo de artículo)
Ref. art.: L66500001
Dimensión: 7 x (2 x 28 AWG)ST + 5 x 28 AWG
Ø exterior: aprox. 8,6 mm / máx. 8,9 mm
Cantidad de cobre: 49,7 kg/km
Peso del cable ≈: 98 kg/km
Nota: otras dimensiones y colores disponibles bajo petición.

Ejemplo de marcado
Ejemplo de marcado: SAB BRÖCKSKES · D-VIERSEN · SABIX® R flex Data IQ 7x(2x28AWG)ST+5x28AWG DVI Dual-Link L6650-0001 UL AWM Style 21080 75°C 300V CE

Características / especificaciones técnicas

• Diseñado para vehículos ferroviarios y conforme a EN 45545-2 (R15 EL1A, R16 EL1B) para HL1 y HL2
• Impedancia característica: 100 Ω ± 10 Ω adecuada para señales diferenciales de alta velocidad
• Pantalla total: lámina de aluminio + trenza de cobre estañado para protección EMI
• Aislamiento y cubierta SABIX® sin halógenos con bajo HCl, baja conductividad y pH definido
• Rangos de temperatura: fija: -50/+90 °C; flexible: -40/+90 °C; clasificación UL hasta +75 °C
• Tensión de ensayo eléctrica núcleo/núcleo y núcleo/pantalla: 2000 V
• Mecánico: buena flexibilidad, resistente al esfuerzo mecánico, adecuado para instalaciones compactas
• Resistencia química: resistente a aceites y carburantes
• Humo y toxicidad: baja emisión de humo y probado en toxicidad según normas aplicables
• Diámetro típico: aprox. 8,6 mm (máx. 8,9 mm); peso típico ≈ 98 kg/km
