Cable eléctrico audio/vídeo SABIX® R flex Data IQ

de datosde baja emisión de humoscon pantalla de cobre

Aplicación
El SABIX® R flex Data IQ HDMI / DVI / DisplayPort es un cable de datos digital desarrollado específicamente para la tecnología ferroviaria y las interfaces multimedia y de vídeo de alta resolución en vehículos ferroviarios. Permite la transmisión fiable de señales diferenciales de alta velocidad y es adecuado para sistemas de información al pasajero, soluciones de visualización, videovigilancia y sistemas de infoentretenimiento. El cable cumple los requisitos de protección contra incendios R15 (EL1A) y R16 (EL1B) según EN 45545-2 para los niveles de peligro HL1 y HL2. Una impedancia característica definida de 100 Ω ± 10 %, un apantallamiento total eficaz compuesto por una lámina de aluminio y una trenza de cobre estañado, y una construcción halógena garantizan una transmisión de señal estable en condiciones electromagnéticas y mecánicas exigentes.

Características destacadas

• sin halógenos
• sin propagación de la llama
• retardante de llama y autoextinguible
• retardante según UN/ECE R118
• cumple los requisitos R15 (EL1A) y R16 (EL1B) según EN 45545-2 para HL1-2
• baja emisión de humos
• probado en toxicidad
• baja corrosión
• resistente a aceites y combustibles
• flexible para espacios de instalación reducidos
• resistente al estrés mecánico
• excelentes características de transmisión
• libre de PFAS

Construcción
Dimensión: 5 x (2 x 28 AWG)ST + 5 x 28 AWG
Conductor: cordones de cobre estañado, hilos finos
Aislamiento: SABIX® especial

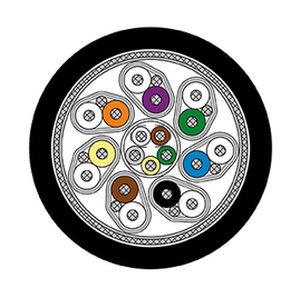

Código de colores: según dibujo

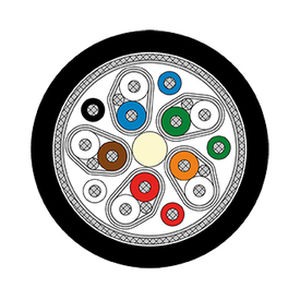

Trenzado: según dibujo
Pantalla: lámina de aluminio y trenza de cobre estañado
Material de la funda: SABIX® especial
Color de la funda: negro (similar RAL 9005)

Datos técnicos
Número de artículo: 6650-0002
Tensión máxima de servicio: máx. 90 V
Tensión (UL): 300 V
Tensión de ensayo: núcleo/núcleo: 2000 V; núcleo/pantalla: 2000 V
Radio mínimo de curvatura: tendido fijo: 4 x d; instalación flexible: 12 x d
Rango de temperatura: UL: hasta +75 °C; tendido fijo: -50 / +90 °C; aplicación flexible: -40 / +90 °C
Sin halógenos: según EN 50306-1 + EN 50264-1; emisión de HCl ≤ 0,5% según IEC 60754-1; pH ≥ 4,3 según IEC 60754-2; conductividad ≤ 10,0 µS/mm según IEC 60754-2; contenido de fluor ≤ 0,1% según IEC 60684-2
Comportamiento al fuego: sin propagación de la llama según IEC 60332-3-25 y EN 50305; retardante de llama y autoextinguible según IEC 60332-1-2; retardante según ISO 6722 (UN/ECE R118)
Densidad de humo: según IEC 61034
Toxicidad: según EN 50305
Resistencia a aceite y combustible: según EN 50264-1
Impedancia característica: 100 Ω ± 10 Ω
Flexibilidad: buena
Resistencia a la intemperie: buena
Aplicación: apropiado para HDMI, DVI y DisplayPort
Ausencia de sustancias nocivas: según la directiva RoHS de la Unión Europea

Características / Especificaciones técnicas

• Nombre comercial: SABIX® R flex Data IQ
• Título completo del producto: SABIX® R flex Data IQ HDMI/DVI/DisplayPort
• Número de artículo: 6650-0002
• Dimensión: 5 x (2 x 28 AWG)ST + 5 x 28 AWG
• Ø exterior (típ./máx.): aprox. 7,8 mm / máx. 8,0 mm
• Figura de cobre (≈): 40,8 kg/km
• Peso del cable (≈): 82 kg/km
• Impedancia característica: 100 Ω ± 10 Ω
• Rango de temperatura (flexible): -40 °C a +90 °C
• Radio mínimo de curvatura (flexible): 12 x d
• Apantallamiento: lámina de aluminio + trenza de cobre estañado
• Funda: SABIX® especial (negra)
• Normas / Aprobaciones: EN 45545-2 (R15/R16 HL1-2), UN/ECE R118, UL, CE, RoHS
