Cable eléctrico de datos SABIX® R flex Data IQ

USB 3.0de baja emisión de humoscon pantalla de cobre

Descripción del producto
El SABIX® R flex Data IQ USB 3.0 (USB 3.2 Gen 1x1) es un cable de datos de alto rendimiento y sin halógenos, diseñado para redes embarcadas de vehículos y material rodante. Proporciona una impedancia característica definida de 90 Ω ± 10 % y una protección global efectiva para asegurar una transmisión de datos de alta velocidad estable en entornos electromagnéticamente exigentes. Indicado para sistemas de infotainment, interfaces de diagnóstico/mantenimiento y comunicaciones a bordo. La construcción sin halógenos reduce el humo y los gases corrosivos y cumple los requisitos de protección contra incendios R15 (EL1A) y R16 (EL1B) según EN 45545-2 para niveles de riesgo HL1 y HL2.

Características destacadas

• libre de halógenos
• sin propagación de la llama
• retardante de llama y autoextinguible
• retardante según UN/ECE R118
• cumple EN 45545-2 R15 (EL1A) y R16 (EL1B) para HL1-2
• baja emisión de humo
• ensayado en toxicidad
• baja corrosividad
• resistente a aceites y combustibles
• flexible para espacios de instalación reducidos
• resistente a esfuerzos mecánicos
• excelentes características de transmisión
• sin PFAS

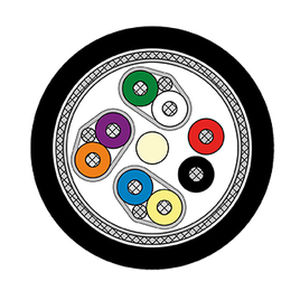

Construcción
Dimensión: 3 x (2 x 30 AWG)ST + 2 x 28 AWG
Conductor: cordones de cobre estañado, hilos finos
Aislamiento: Special SABIX®
Codigo de colores: según plano
Trenzado: según plano
Pantalla: lámina de aluminio y trenza de cobre estañado
Material de la funda: Special SABIX®
Color de la funda: negro (similar RAL 9005)

Datos técnicos
Número de artículo: 6650-0003
Tensión máxima de servicio: máx. 90 V
Tensión UL: 300 V
Tensión de ensayo: núcleo/núcleo: 2000 V; núcleo/pantalla: 2000 V
Radio mínimo de curvatura: instalación fija: 4 x d; aplicación flexible: 12 x d
Rango de temperatura: UL: hasta +75 °C; instalación fija: -50/+90 °C; aplicación flexible: -40/+90 °C
Sin halógenos: según EN 50306-1 + EN 50264-1. Desarrollo de HCl ≤ 0,5 % según IEC 60754-1. pH ≥ 4,3 y conductividad ≤ 10,0 µS/mm según IEC 60754-2. Contenido de flúor ≤ 0,1 % según IEC 60684-2
Comportamiento al fuego: sin propagación de la llama según IEC 60332-3-25 y EN 50305; retardante de llama y autoextinguible según IEC 60332-1-2; retardante según ISO 6722 (UN/ECE R118)
Densidad de humo: según IEC 61034
Toxicidad: según EN 50305
Resistencia a aceites y combustibles: según EN 50264-1
Impedancia característica: 90 Ω ± 10 Ω
Flexibilidad: buena
Resistencia a la intemperie: buena
Aplicación: apropiado para aplicaciones USB 3.0
Ausencia de sustancias nocivas: según la directiva RoHS de la Unión Europea

Dimensiones (ejemplo de artículo)
N.º de artículo: L66500003 — Dimensión: 3 x (2 x 30 AWG)ST + 2 x 28 AWG — Ø exterior aprox. 5,2 mm / máx. 5,6 mm — Cobre: 22,5 kg/km — Peso del cable: ≈ 39 kg/km

Características / especificaciones técnicas

• Modelo / Serie: SABIX® R flex Data IQ
• Número de artículo (ejemplo): 6650-0003
• Dimensión: 3 x (2 x 30 AWG)ST + 2 x 28 AWG
• Conductor: cordones de cobre estañado, hilos finos
• Aislamiento / Funda: Special SABIX®
• Pantalla: lámina de aluminio + trenza de cobre estañado
• Impedancia característica: 90 Ω ± 10 Ω
• Tensión máxima de servicio: máx. 90 V (UL 300 V)
• Tensión de ensayo: 2000 V (núcleo/núcleo y núcleo/pantalla)
• Radio mínimo de curvatura: fijo 4 x d, flexible 12 x d
• Rango de temperatura: UL hasta +75 °C; fijo -50/+90 °C; flexible -40/+90 °C
• Fuego y humo: EN 45545-2 (R15 EL1A / R16 EL1B HL1-2), IEC 60332, IEC 61034
• Sin halógenos y baja corrosividad: IEC 60754-1 / IEC 60754-2
• Resistente a aceites y combustibles, buena flexibilidad
• Sin PFAS, conforme RoHS
