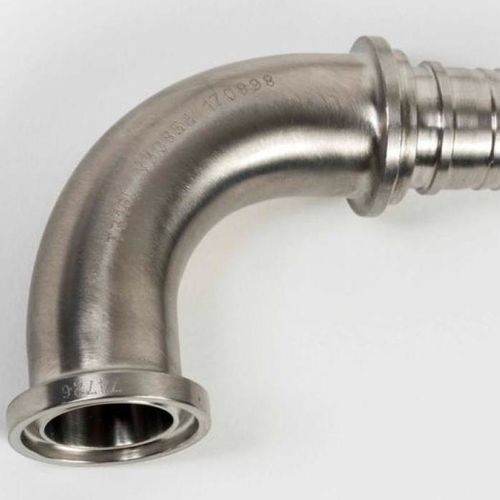

Codo para cañería de acero inoxidable Versilon®

90°sanitario

Descripción general
El codo a 90° Versilon® estilos 10L y 11L ofrece codos sanitarios a 90° en configuraciones mini y con abrazadera sanitaria, con conexiones que coinciden con los tamaños de barbilla de manguera.

Materiales

• Acero inoxidable 316L

Acabado de superficie

• Promedio 15 Ra o mejor

Datos técnicos

• Reduce la tensión en las mangueras al eliminar la configuración de manguera a 90º
• Elimina zonas de retención, reduce puntos de conexión y áreas potenciales de crecimiento bacteriano
• Menor volumen de instalación

Clasificaciones de temperatura/presión
Las clasificaciones de presión y temperatura dependen de las clasificaciones de presión de las abrazaderas y de las temperaturas límites del material de la junta.

Abrazaderas

• Estilo peso estándar: 150 PSIG @ 70ºF (21ºC); 125 PSIG @ 250ºF (121ºC)
• Estilo peso pesado: 500 PSIG @ 70ºF (21ºC); 125 PSIG @ 250ºF (121ºC)
• Estilo perno alta presión: 1500 PSIG @ 70ºF (21ºC); 125 PSIG @ 250ºF (121ºC)

Juntas

• Por encima de 250ºF (121ºC), se recomiendan juntas PTFE, Viton® o silicona

Especificaciones (tabla)
Diámetro interior in (mm) | Diámetro exterior in (mm) | Espesor pared in (mm)
0.84 (21.34) | 0.98 (24.89) | 0.07 (1.78)
0.84 (21.34) | 0.98 (24.89) | 0.07 (1.78)
1.84 (46.74) | 1.98 (50.29) | 0.07 (1.78)
1.84 (46.74) | 1.98 (50.29) | 0.07 (1.78)
2.35 (59.69) | 2.49 (63.25) | 0.07 (1.78)
2.91 (73.91) | 3.05 (77.47) | 0.07 (1.78)
3.44 (87.38) | 3.58 (90.93) | 0.07 (1.78)
4.52 (114.81) | 4.68 (118.87) | 0.08 (2.03)

Características / Especificaciones técnicas

• Producto: Codo 90° Versilon® (codo sanitario, estilos mini y abrazadera sanitaria)
• Material: Acero inoxidable 316L
• Acabado superficial: Promedio 15 Ra o mejor
• Función: Reduce la tensión de las mangueras, minimiza la retención y los puntos de conexión
• Clasificaciones de abrazaderas: Estándar (150 PSIG @ 70ºF; 125 PSIG @ 250ºF), Peso pesado (500 PSIG @ 70ºF; 125 PSIG @ 250ºF), Alta presión perno (1500 PSIG @ 70ºF; 125 PSIG @ 250ºF)
• Recomendación juntas: PTFE, Viton® o silicona por encima de 250ºF (121ºC)
• Tamaños disponibles tubo/acoplamiento (ID/OD/pared): ver valores de la tabla anterior
