Sistema de acoplamiento rápido Versilon®

Descripción del producto

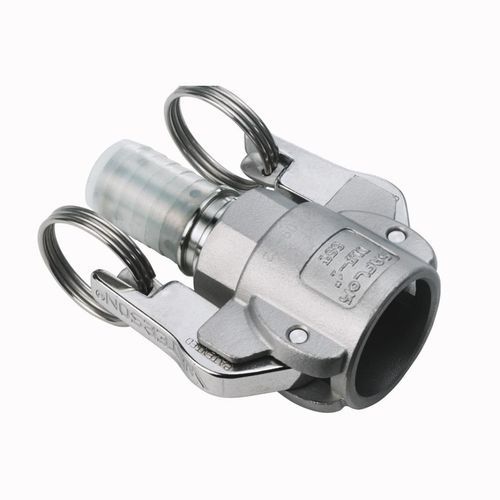

El Versilon® Acoplamiento Cam & Groove hembra, estilo 16T de Saint-Gobain es un acoplamiento hembra tipo D con diseño giratorio (full-swivel), encapsulado Chemfluor® PFA. La mitad del acoplador permite giro completo para posicionamiento y palanca al sellar las palancas de came, e integra un bloqueo positivo a la manguera mediante una ranura dog-lock para evitar arrancamientos.

Materiales

• Encapsulado Chemfluor® PFA con base de acero inoxidable
• Acoplador: acero inoxidable 316 fundido; inserto: encapsulado Chemfluor® PFA con base de acero inoxidable
• Junta de sellado: encapsulada Chemfluor® PFA
• Sellado sobre silicona recubierto con Chemfluor® PFA (opcional)

Datos técnicos

• Los diseños encapsulados en Chemfluor® PFA permiten el transporte de la mayoría de los materiales corrosivos sin elastómeros expuestos
• La junta encapsulada aporta un sello resiliente sin elastómeros expuestos
• Disponible gama completa de adaptadores encapsulados en fluoropolímero Chemfluor®
• Condiciones de servicio recomendadas:

  • 3/4" - 2" — 250 MAWP (psi)
  • 2-1/2" y 3" — 150 MAWP (psi)
  • 212°F con juntas Buna N
  • 400°F con juntas encapsuladas Chemfluor® PFA
• Las presiones indicadas corresponden solo a los accesorios; al determinar el MAWP del conjunto de manguera, considerar las presiones de la manguera a la temperatura y usar la menor de las dos
• Disponible estilo con bloqueo: sustituir TKS por TLKS

Diámetro interior en (mm)
0.5 (12.7)
0.66 (16.76)
1.15 (29.21)
1.58 (40.13)
2.1 (53.34)
2.5 (63.5)

Regulación / Cumplimiento

• MIL-C-27487

Características / especificaciones técnicas

• Marca: Versilon®
• Tipo de producto: Acoplamiento cam & groove hembra, estilo giratorio, encapsulado Chemfluor® PFA
• Material del acoplador: Acero inoxidable 316 fundido con inserto encapsulado Chemfluor® PFA
• Junta de sellado: encapsulada Chemfluor® PFA (sello resiliente sin elastómeros expuestos)
• Bloqueo positivo de la manguera incorporado (ranura dog-lock) para evitar arrancamientos
• Diseño full-swivel en la mitad del acoplador para posicionamiento y palanca al sellar las palancas de came
• MAWP recomendado: 250 psi para tamaños 3/4"–2"; 150 psi para 2-1/2" y 3" (solo valores de accesorios)
• Límites de temperatura: hasta 212°F con juntas Buna N; hasta 400°F con juntas encapsuladas Chemfluor® PFA
• Opción de bloqueo disponible: sustituir TKS por TLKS
• Opciones de diámetro interior (in / mm): 0.5 (12.7); 0.66 (16.76); 1.15 (29.21); 1.58 (40.13); 2.1 (53.34); 2.5 (63.5)
