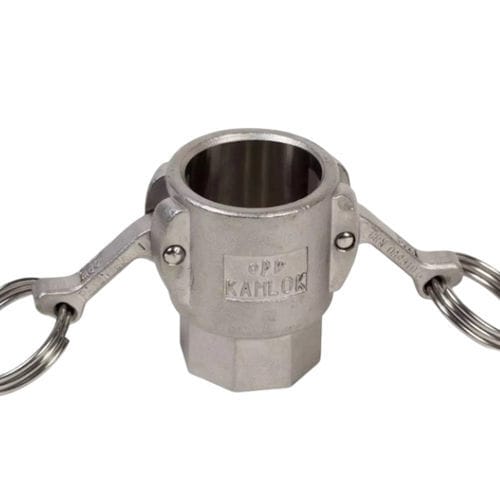

Acoplador mecánico Versilon®

para tuboshembra

Descripción general
El acoplamiento Cam & Groove hembra Versilon® Style 16 de Saint-Gobain es la mitad de acoplador hembra tipo "D" con diseño de giro completo. Proporciona bloqueo positivo a la manguera mediante una ranura dog-lock para evitar el desprendimiento, y el cuerpo acoplador de giro completo facilita la posición y la palanca al sellar los brazos cam. Las superficies internas mecanizadas reducen el atrapamiento y el mayor diámetro interno favorece la transferencia de fluidos de mayor pureza y mejores caudales.

Materiales

• Acero inoxidable 316
• Acoplador: acero inoxidable 316 fundido; inserto: acero inoxidable 316L mecanizado
• Material del sello estándar: caucho Buna N

Datos técnicos

• Condiciones de funcionamiento recomendadas:
• 1/2" - 2" — 250 MAWP (psi)
• 2-1/2" y 3" — 150 MAWP (psi)
• Temperatura máxima: 212°F con juntas Buna N
• Temperatura máxima: 400°F con juntas encapsuladas Chemfluor® PFA
• Las clasificaciones de presión se aplican solo a los accesorios; al determinar la MAWP máxima del conjunto de manguera, considere las clasificaciones de presión de la manguera a la temperatura y use la más baja de las dos
• Variante con bloqueo disponible; reemplace SKS por SLKS en el número de pieza

Diámetro interno (pulgadas y mm)
Diámetro interno en (mm)
0.39 (9.91)
0.63 (16)
0.85 (21.59)
1.37 (34.8)
1.75 (44.45)
2.2 (55.88)
2.76 (70.1)

Características / Especificaciones técnicas

• Tipo de producto: acoplamiento Cam & Groove hembra, acoplador de rotación completa (tipo "D")
• Bloqueo positivo de manguera con ranura dog-lock para evitar el desprendimiento
• Superficies internas mecanizadas para minimizar el atrapamiento
• Construcción de mayor pureza con diámetros internos más grandes para mejorar el flujo
• Materiales: 316 / 316L acero inoxidable; sellado estándar Buna N (opción de sello encapsulado Chemfluor® PFA para alta temperatura)
• MAWP: 250 psi para tamaños 1/2"–2"; 150 psi para 2-1/2" y 3" (solo accesorios)
• Temperaturas máximas: 212°F (Buna N), 400°F (juntas encapsuladas Chemfluor® PFA)
• Variante de bloqueo disponible: reemplace SKS por SLKS en la numeración
