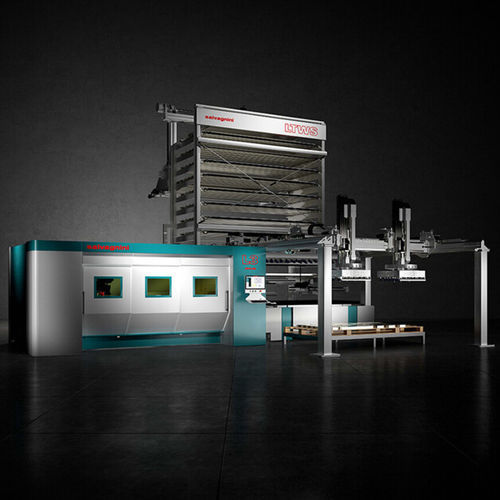

Máquina de corte láser de fibra L3.G4

para aluminiopara acero inoxidablepara cobre

Panorámica
Diseñada para mejorar la ergonomía y la simplicidad de uso y garantizar la máxima precisión y repetibilidad de los procesos, la L3.G4 elimina tareas de bajo valor añadido y optimiza consumos para reducir el coste por pieza. Es una máquina de corte por láser de fibra versátil con arquitectura pórtico de alta accesibilidad y funciones de control propietarias que facilitan su uso.

Características clave

• Arquitectura de pórtico de alta accesibilidad que garantiza pleno acceso al área de trabajo, rigidez y precisión.
• Cabezal con óptica única desarrollado por Salvagnini, equipado con DRY-COOLING para control activo de temperatura de la óptica.
• Función propietaria TRADJUST para modulación automática de parámetros de corte según las trayectorias (simplifica el uso al requerir un único parámetro de corte).
• Sensores adaptativos de proceso (APC2) que monitorizan perforación y corte en tiempo real, detectan pérdidas de corte y remodulan parámetros automáticamente.
• Funciones de corte Standard y PowerCut para seleccionar el modo adecuado según producción no vigilada o mayor reactividad/velocidad.
• Aplicaciones de visión artificial y trazabilidad/identificación de piezas para aumentar la flexibilidad, simplificar el manejo y reducir errores.

Presentación — mejoras de proceso

• Automatización: soluciones de almacenamiento y carga/descarga/clasificación automáticas aumentan la autonomía del sistema y eliminan cuellos de botella; reducen el impacto de los costes laborales.
• Sencillez de uso: interfaz FACE intuitiva, interfaz multitarea, TRADJUST, visión artificial y trazado de piezas facilitan el trabajo de los operarios y reducen tiempos de intervención.
• Eficiencia de proceso: sensores evolucionados, estructura rígida y software integrado reducen tiempos muertos, minimizan errores y disminuyen consumo por pieza.

Automatización & Soluciones

• CPE cambiador de palets para intercambio manual rápido de palets (la chapa entra por encima de la hoja cortada que sale).
• ADB toma automática desde paquetes en tiempo enmascarado; ADC/ADLU/ADLL automatizan carga/descarga con tiempos de ciclo muy cortos e integración con MCU para clasificación.
• LTWS y LTWS Compact torres de almacén para carga/descarga y almacenamiento sin supervisión con tiempos de ciclo de alrededor de 50 s.
• MCU clasificación automática para apilado de piezas de distintas formas, tamaños y pesos, reduciendo drásticamente tiempos de espera.
• Dispositivos de clasificación manual TN para separar piezas cortadas del remanente en paralelo con el corte.

Software & Digitalización

• FACE: interfaz hombre‑máquina simple e intuitiva para toda la gama.
• STREAM: suite de programación que mejora el aprovechamiento del material y reduce tiempos y errores de programación.
• OPS: software modular de gestión de producción que sincroniza la máquina con ERP/MRP y gestiona prioridades, reglas y listas de producción.
• LINKS: solución IoT de Salvagnini para monitorización en tiempo real del rendimiento de máquina y análisis de datos para optimizar flujos de producción.

Características & Opciones

• Cabezal láser único con DRY-COOLING y sensores de proceso avanzados.
• Corte con nitrógeno, oxígeno y opción ACUT para corte con aire comprimido tratado (hasta ~20 mm en ACUT), con dispositivo APM2 para gestión de presión.
• TRADJUST: modulación automática de parámetros basada en trayectorias.
• Opcionales: cambiador automático de boquillas (ANC) y búsqueda automática de foco.

Datos técnicos — aspectos destacados

• Modelo: L3-30.G4
• Área de trabajo XY: 3048 x 1524 mm
• Recorrido eje Z: 160 mm
• Velocidad máxima XY: 170 m/min
• Precisión (Pa): 0.05 mm
• Repetibilidad media (Ps): 0.03 mm
• Fuentes fibra disponibles: 2000 W, 3000 W, 4000 W, 6000 W, 8000 W (incluida variante alta eficiencia)
• Capacidad de corte (ejemplos, espesores máximos según material): acero hasta 25 mm; acero inoxidable hasta 25 mm; aluminio hasta 25 mm; cobre/latón hasta 10 mm

caractéristiques / spécifications techniques

• Designación comercial: L3.G4
• Campo de trabajo (XY): 3048 x 1524 mm
• Recorrido Z: 160 mm
• Velocidad XY máx.: 170 m/min
• Precisión: Pa 0.05 mm; repetibilidad Ps 0.03 mm (medida VDI3441)
• Fuentes disponibles: 2 kW / 3 kW / 4 kW / 6 kW / 8 kW (incl. 8 kW alta eficiencia)
• Capacidades de corte típicas: acero/inox/aluminio hasta 25 mm según configuración; cobre/latón hasta 10 mm
• Consumo medio absorbido (ejemplos): ~11–20 kW según fuente y condiciones
