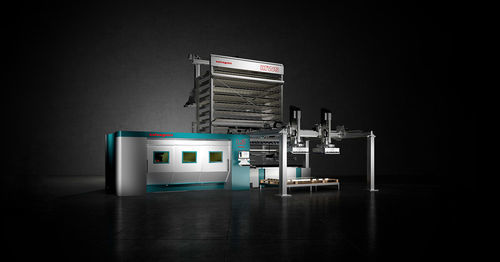

Máquina de corte láser de fibra L3 series

láser 2Dpara aluminiopara acero inoxidable

Introducción
El L3 es una máquina de corte láser 2D de fibra polivalente, pensada para uso transversal sobre múltiples materiales y espesores. Combina una cabeza óptica única y una viga portante patentada con automatización, sensores adaptativos y un ecosistema software para lograr producción repetible con menor intervención operaria.

Resumen de producto

• Automatización: soluciones de almacenamiento, carga/descarga y clasificación automáticas para aumentar la autonomía y evitar cuellos de botella.
• Facilidad de uso: TRADJUST, interfaz FACE intuitiva y terminal portátil simplifican la operación y los ajustes.
• Eficiencia de proceso: sensores adaptativos y OPS para control en tiempo real y reducción del coste por pieza.

Características principales

• Estructura de viga portante y manipulador tipo “avión” para alta rigidez, rapidez y acceso total a la mesa.
• Cabezal con óptica única que cubre toda la gama de espesores con alta calidad; sin ajustes mecánicos en cambios de producción.
• DRY‑COOLING para control activo de la temperatura de las ópticas.
• TRADJUST: modulación automática de parámetros según trayectorias.
• Modos de corte: Standard (producción no presenciada) y PowerCut (mayor reactividad y velocidad).
• Opción ACUT para corte con aire comprimido tratado como alternativa de menor coste frente al nitrógeno en muchos casos.

Soluciones inteligentes / proceso

• APC2: sensor de proceso adaptativo que monitoriza el piercing en tiempo real, detecta pérdidas de corte, detiene/reanuda con parámetros remodulados y busca la focalización automáticamente.
• ANC: cambiador automático de boquillas tipo almacén para mayor autonomía.
• Trazabilidad/identificación de piezas, nesting por visión desde restos y monitorización por ML del centrado boquilla/faz.

Automatización e integración
El L3 admite múltiples configuraciones de automatización: cambiadores de palets CPE, ADB pick‑from‑pack, ADLU/ADLL carga/descarga, torres almacén LTWS / LTWS Compact, MV tray‑store con grúa, clasificación manual TN y clasificación automática MCU. Estas soluciones reducen intervenciones y se integran con el flujo de planta.

Software

• STREAM: suite de programación para mejorar la reactividad y reducir costes y errores de programación.
• OPS: software modular de gestión de producción que intercambia datos en tiempo real con ERP/MRP y optimiza prioridades.
• LINKS: IoT para monitorización del desempeño máquina y análisis de eficiencia.

Aplicaciones
Idóneo para corte multimetal (acero, inoxidable, aluminio, cobre, latón) y entornos que requieren flexibilidad, automatización e integración digital. Las opciones de visión permiten recuperación de restos, posicionamiento sobre referencias previas y control boquilla/faz.

Datos técnicos (resumen)
Modelos: L3‑40 | L3‑4020 | L3‑6020
Campo de trabajo XY (mm): 4064 x 1524 | 4064 x 2032 | 6096 x 2032
Carrera Z (mm): 100 (todos los modelos)
Velocidad máxima XY (m/min): 156 (todos los modelos)
Precisión Pa (VDI3441): 0,08 mm ; Repetibilidad Ps: 0,03 mm

Fuentes de fibra y capacidad de corte (orientativo)
Potencias disponibles: 2000 W, 3000 W, 4000 W, 6000 W, 8000 W (versión HE disponible), 10000 W
Capacidad de corte (espesor máximo, mm) — orientativo: acero dulce ~15–25 mm; acero inoxidable ~10–30 mm; aluminio ~8–30 mm; cobre/latón ~5–10 mm. Espesor mínimo: 0,5 mm (referencia).

Consumo (orientativo)
Potencia absorbida máxima según configuración/fuente (ej. ~16–42 kW). Potencia media en ciclos típicos ~11–24 kW según fuente y carga.

Opciones incluidas / disponibles

• ACUT (corte con aire comprimido)
• ANC (cambiador automático de boquillas)
• APC2 (sensor de proceso adaptativo)
• Paquetes de visión: AVS, SVS, NVS
• Automatización: CPE, ADB, ADLU/ADLL, LTWS / LTWS Compact, MV, TN, MCU
• Software: STREAM, OPS, LINKS

Características / especificaciones

• Denominación: L3 (serie)
• Tipo de producto: máquina de corte láser 2D por fibra
• Marca: Salvagnini
• Campos XY (ejemplos): 4064 x 1524 mm, 4064 x 2032 mm, 6096 x 2032 mm
• Carrera Z: 100 mm
• Velocidad máxima XY: 156 m/min
• Precisión Pa: 0,08 mm ; Repetibilidad Ps: 0,03 mm (VDI3441)
• Fuentes disponibles: 2 kW, 3 kW, 4 kW, 6 kW, 8 kW (HE), 10 kW
• Materiales de corte: acero dulce, inoxidable, aluminio, cobre, latón
• Espesor mínimo: 0,5 mm (referencia)
• Funciones clave: DRY‑COOLING, TRADJUST, modos Standard/PowerCut
• Conectividad/soft: STREAM, OPS, LINKS (integración ERP/MRP)
• Interfaces de automatización: CPE, ADB, ADLU/ADLL, LTWS, MV, TN, MCU
