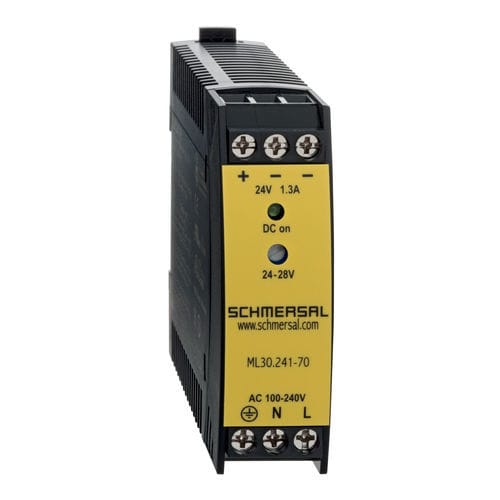

Alimentación eléctrica en riel DIN ML30.241-70

AC/DCde salida simplemonofásica

Características del producto

• Fuente de alimentación monofásica para carril DIN con entrada AC de amplio rango (100–240 VAC)
• Salida DC ajustable 24–28 V (potenciómetro frontal ajustable 22–28 V)
• Potencia de salida 30 W, corriente máxima 1,3 A (24 V) / 1,1 A (28 V)
• Eficiencia hasta 89,4% y bobina PFC integrada
• Ancho compacto de 22,5 mm para instalaciones de alta densidad
• Montaje rápido en carril DIN y conexiones por bornes de tornillo

Datos de pedido
Descripción del tipo de producto: ML30.241-70
Número de artículo (número de pedido): 103015923
EAN (Número de artículo europeo): 4030661505275
Número eCl@ss, versión 12.0: 27-04-07-01
Número ETIM, versión 7.0: EC002540

Datos generales

• Normas: EN 50178; EN IEC 60204-1; EN IEC 60947-1; EN IEC 60947-5-1; EN IEC 60947-5-3; EN IEC 60947-5-5; EN IEC 62061; IEC 60364-4-41; IEC 62103
• Resistencia climática: IEC 60068-2-30
• Peso bruto: 140 g

Datos generales - Características

• Diagnóstico de sistema integrado, estado: Sí
• Número de LED: 1

Datos mecánicos

• Montaje: Enclava en rieles DIN estándar según IEC 60715

Datos mecánicos - Técnica de conexión

• Tipo de conexión eléctrica: Bornes de tornillo
• Sección de cable, mínima: 0,5 mm²
• Sección de cable, máxima: 6 mm²
• Par de apriete de los clips: 1 Nm
• Tipo de cable permitido: flexible; conductor rígido

Datos mecánicos - Dimensiones
Ancho: 22,5 mm
Altura: 75 mm
Profundidad: 91 mm

Condiciones ambientales

• Grado de protección de la carcasa: IP20
• Temperatura ambiente (funcionamiento): -10 ... +70 °C
• Temperatura de almacenamiento y transporte: -40 ... +85 °C
• Resistencia a vibraciones: 2 g
• Resistencia a impactos: 30 g 6 ms, 20 g 11 ms (IEC 60068-2-27)
• Grado de contaminación: 2

Datos eléctricos

• Rango de frecuencia: 50 Hz / 60 Hz
• Tensión de funcionamiento: 100 ... 240 VAC (-15 % / +10 %)
• Tipo de rango de tensión: AC
• Tensión nominal de funcionamiento: 100 ... 240 VAC
• Corriente de funcionamiento: 0,3 mA / 0,54 mA
• Tensión AC nominal para controles, mínima (50/60 Hz): 100 VAC
• Tensión de control AC, máxima: 240 VAC
• Tensión de control DC, mínima: 110 VDC; máxima: 300 VDC
• Tensión de salida DC: 24 ... 28 VDC (potenciómetro frontal ajustable 22 a 28 V)
• Corriente de salida máxima: 1,1 A / 28 VDC; 1,3 A / 24 VDC
• Potencia de salida, máxima: 30 W
• Eficiencia: hasta 89,4%
• Bobina PFC integrada

Descripción corta

• Fuente de alimentación monofásica compacta para carril DIN con entrada AC de amplio rango y salida DC ajustable
• Diseñada para montaje rápido en riel DIN e instalaciones compactas (ancho 22,5 mm)

Especificaciones técnicas

• Modelo: ML30.241-70
• Número de artículo: 103015923
• EAN: 4030661505275
• Tensión de entrada: 100-240 VAC (-15% / +10%)
• Frecuencia: 50 / 60 Hz
• Tensión de salida: 24-28 VDC (ajustable 22-28 V)
• Potencia de salida: 30 W
• Corriente de salida máxima: 1,3 A (24 VDC) / 1,1 A (28 VDC)
• Eficiencia: hasta 89,4%
• Dimensiones (A × Al × P): 22,5 mm × 75 mm × 91 mm
• Peso (bruto): 140 g
• Clase de protección: IP20
• Temperatura de funcionamiento: -10 ... +70 °C
• Temperatura de almacenamiento: -40 ... +85 °C
• Montaje: Riel DIN según IEC 60715
• Conexión: Bornes de tornillo, 0,5 ... 6 mm²
• Grado de contaminación: 2
