Adaptador de bayoneta PartProtector

portaherramientasde cambio rápido

Descripción general

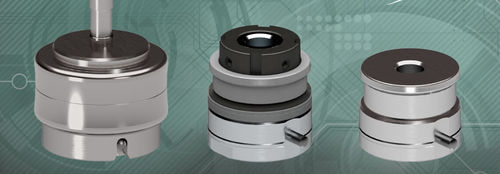

Para cambios de herramienta rápidos y sencillos con una opción de protección de piezas mediante un protector mecánico contra sobrecarga. El sistema de cambio rápido consta de dos partes principales: una Base adaptadora montada en el vástago de la prensa y un Adaptador de Herramientas (QTA).

Base adaptadora
La Base adaptadora se monta en el vástago de la prensa y acepta Adaptadores de Herramientas de Cambio Rápido (QTA) con o sin PartProtector. El cierre por bayoneta del QTA proporciona una conexión segura con la Base adaptadora con un cuarto de giro en sentido contrario a las agujas del reloj y se desbloquea con un cuarto de giro en el sentido de las agujas del reloj — ambos sin herramientas. El diseño de alta precisión garantiza una exactitud de alineación rotacional y vertical de ±0,01 mm sin herramientas.

Datos técnicos
Vástago para orificio del vástago: Ø 10 H7 y Ø 20 H7
Fuerza de retorno admisible: 200 N

Adaptador de herramienta de cambio rápido (QTA)
El adaptador de herramienta se asegura en la Base adaptadora sin herramientas. Un pasador cilíndrico ayuda al posicionamiento y guía del adaptador.

Datos técnicos
Agujero de montaje: Ø 10 H7
Fuerza máxima de prensado: 50 kN

Adaptador de herramienta (QTA) con PartProtector
Esta versión incorpora un mecanismo de limitación de fuerza. La fuerza máxima aplicada a las piezas y el recorrido permitido para acomodar diferentes alturas de pieza se determinan mediante una combinación de arandelas planas y en bisel instaladas en el portaherramientas. Esto es especialmente adecuado para utillajes con tope duro o prensas de palanca. El adaptador de herramienta se asegura en la Base adaptadora sin herramientas. Un pasador cilíndrico ayuda al posicionamiento y guía del adaptador.

Datos técnicos
Agujero de montaje Base adaptadora: Ø 10 H7
Fuerza máxima de prensado: 17 kN
Rango de fuerza ajustable: 0,6 – 12 kN

Características / Especificaciones técnicas

• Composición del sistema: Base adaptadora (montada en el vástago) + Adaptador de herramienta (QTA)
• Método de cambio de herramienta: cierre por bayoneta con cuarto de giro (no se requieren herramientas)
• Precisión de alineación: ±0,01 mm rotacional y vertical
• Base adaptadora: Vástago para orificio Ø 10 H7 y Ø 20 H7
• Fuerza de retorno admisible de la Base adaptadora: 200 N
• Agujero de montaje QTA: Ø 10 H7
• Fuerza máxima de prensado QTA: 50 kN
• Fuerza máxima de prensado QTA con PartProtector: 17 kN
• Rango de fuerza ajustable QTA con PartProtector: 0,6 – 12 kN
• Ajuste de la limitación de fuerza mediante combinación de arandelas planas y en bisel
• Ayuda de posicionamiento: pasador cilíndrico de localización/guiado en el adaptador
