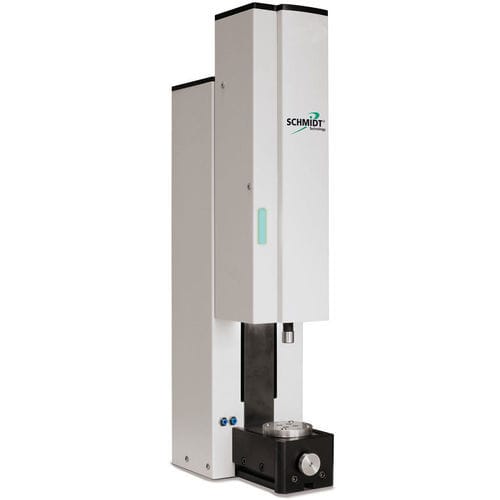

Prensa eléctrica ServoPress 602

automáticaservoaccionada

Descripción del producto
La SCHMIDT® ServoPress 602 está diseñada para tareas de prensado en mecánica de precisión, ensayos de resortes, tecnología médica, relojería y joyería, así como en la fabricación de pequeños motores y electrónica. La unidad puede equiparse con control de seguridad de dos manos, cortina de luz o la solución SCHMIDT® SmartGuard.

Precisión mecánica

• El vástago de la prensa está guiado a lo largo de todo el recorrido mediante guías perfiladas: máxima rigidez y sin flexión en recorrido completo

Sensor de fuerza integrado en la base

• protección mecánica contra sobrecargas
• desacoplamiento mecánico de la transmisión

Bastidor de prensa

• El bastidor de prensa de acero para herramientas rectificado es parte integral del sistema: alta rigidez y precisión dimensional

Ajuste fino XY

• Ajuste fino XY en la mesa de prensa: alineación sencilla y precisa

Precisión de medida

• Medición absoluta de posición en trámite de patente del vástago y la cabeza de prensa: no requiere referencia de posición cero

El sensor de fuerza es insensible a influencias como:

• fuerzas fuera de eje
• peso de la herramienta superior
• influencias térmicas por el motor y la fricción mecánica

Funciones integradas

• dos conexiones de aire en la placa frontal → preparado para aire comprimido y/o vacío en el área de trabajo
• iluminación regulable del área de proceso integrada en el vástago
• indicador de estado (p. ej. buen/mal resultado de prensado, estado de la máquina)
• ajuste de altura del vástago sin herramientas, altura de trabajo 85,2 mm – 135,2 mm
• adaptador para lubricar la guía de bolas, lubricación posible en cualquier posición, sin desmontar las placas de cubierta

Datos técnicos ServoPress 602
Fuerza F máx. S3 25%, 20 s: 300 N
Fuerza F 100 % ED: 200 N
Recorrido del vástago: 75 mm
Altura de trabajo: 85,2 mm – 135,2 mm
Velocidad: 0 – 150 mm/s
Alcance C: 70 mm
B x H x T: 158 x 648 x 337 mm
Peso: 38 kg
Precisión de fuerza: ±1 N
Repetibilidad de posición: ±1 µm
Repetibilidad de fuerza: 0,4 N
Resolución control de posición: 0,1 µm
Resolución adquisición posición: 2,2 µm
Resolución adquisición fuerza: 0,1 N
Alimentación (V AC / 50 – 60 Hz): 120 – 240 V

Datos técnicos SmartGuard 602
Curso de apertura: hasta 160 mm, programable
Velocidad: hasta 500 mm/s cierre, hasta 1000 mm/s apertura
B x H x T: 357 x 735 x 380 mm
Peso: 36 kg

Datos técnicos mesa / plato giratorio (opción)
Mesas de desplazamiento XY en la base – rango de ajuste ±0,5 mm, ajuste fino para optimización de la alineación <1/100 mm
Plato giratorio (opción): rango de ajuste ±0,5 mm / 68 mm; roscas de fijación: 8 x TK55 M5; casquillos de centrado: 4 x 7H7 mm; ajuste angular ±10°, ajuste fino ángulo 0,01°

Características / Especificaciones técnicas

• Modelo: ServoPress 602
• Fuerza máx. (S3 25%): 300 N
• Fuerza continua (100% ED): 200 N
• Recorrido (vástago): 75 mm
• Altura de trabajo: 85,2 – 135,2 mm
• Velocidad: 0–150 mm/s (movimiento de prensa)
• Alcance C: 70 mm
• Dimensiones B x H x T: 158 x 648 x 337 mm
• Peso: 38 kg
• Precisión de fuerza: ±1 N
• Repetibilidad posición: ±1 µm
• Repetibilidad fuerza: 0,4 N
• Resolución control posición: 0,1 µm
• Resolución adquisición posición: 2,2 µm
• Resolución adquisición fuerza: 0,1 N
• Alimentación: 120–240 V AC, 50–60 Hz
