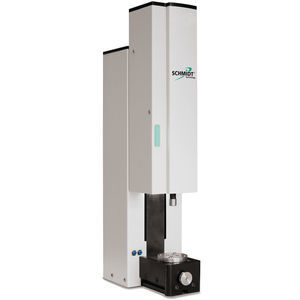

Prensa eléctrica SCHMIDT® ServoPress

para ensamblajeautomáticaservoaccionada

Descripción general
Las prensas de ensamblaje eléctricas con servomotor SCHMIDT® ServoPress ofrecen control preciso de fuerza y posición en un amplio rango (0,3–250 kN, carreras 75–500 mm). Los módulos proporcionan alta dinamica, excelente repetibilidad e integración con PressControl 700 / PressControl 7000 para estaciones y líneas automatizadas.

Características principales

• Rango de fuerzas: 0,3 kN a 250 kN según el modelo.
• Alta dinámica y excelente repetibilidad en fuerza y carrera.
• Medición de recorrido directamente en el vástago (medición absoluta) para alta precisión de posicionamiento.
• Lubricación automática de husillo integrada y embrague de sobrecarga en tipos seleccionados.
• Opciones de gestión energética y almacenamiento intermedio de energía de frenado en modelos de mayor potencia.

Opciones de seguridad y control

• Integración con controladores PressControl (PressControl 700 / PressControl 7000) para control de proceso y gestión de datos.
• Soluciones de seguridad disponibles: SmartGuard, SmartGate y cortina de luz; examen CE de tipo para módulos de carga completa en combinación con opciones de seguridad.

Modelos destacados
SCHMIDT® ServoPress 602

• Fuerza: 0,3 kN (F max. S3 25 %, 20 s) / 0,2 kN (F 100 % ED)
• Carrera: 75 mm
• Velocidad máx.: 0–150 mm/s
• Resolución: ±1 µm/inc (recorrido), 0,4 N/inc (fuerza), control de posición 0,1 µm
• Industrias típicas: tecnología médica, relojería, micromecánica

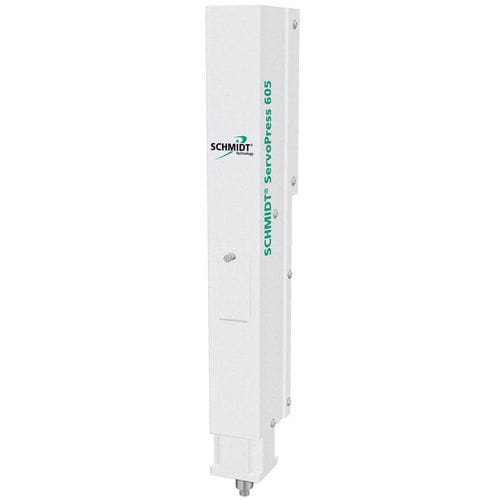

SCHMIDT® ServoPress 605

• Fuerza: 1,0 kN (F max. S3 25 %, 20 s) / 0,5 kN (F 100 % ED)
• Carrera: 150 mm
• Velocidad máx.: 0–300 mm/s
• Resolución: control de posición 0,1 µm; adquisición: 2,2 µm/inc (recorrido), 0,3 N/inc (fuerza)
• Industrias típicas: comunicaciones de datos, electrónica, seguridad automotriz

SCHMIDT® ServoPress 616

• Fuerza: 5 kN (F max. S3 25 %, 20 s) / 3 kN (F 100 % ED)
• Carrera: 200 mm
• Velocidad máx.: 200 mm/s
• Resolución: control de posición 0,1 µm; adquisición: 3,2 µm/inc (recorrido), 1,5 N/inc (fuerza)
• Industrias típicas: automoción, electrónica, tecnología de precisión

SCHMIDT® ServoPress 617

• Fuerza: 14 kN (F max. S3 25 %, 20 s) / 7,5 kN (F 100 % ED)
• Carrera: 300 mm
• Velocidad máx.: 200 mm/s
• Resolución: control de posición 0,1 µm; adquisición: 4,6 µm/inc (recorrido), 3,75 N/inc (fuerza)
• Industrias típicas: automoción, edificación, médico/farmacéutico

SCHMIDT® ServoPress 620

• Fuerza: 35 kN (F max. S3 25 %, 20 s) / 20 kN (F 100 % ED)
• Carrera: 400 mm
• Velocidad máx.: 200 mm/s
• Resolución: control de posición 0,1 µm; adquisición: 6,1 µm/inc (recorrido), 10 N/inc (fuerza)
• Industrias típicas: automoción, óptica, médico/farmacéutico

SCHMIDT® ServoPress 650

• Fuerza: 75 kN (F max. S3 25 %, 20 s) / 50 kN (F 100 % ED)
• Carrera: 500 mm
• Velocidad máx.: 200 mm/s
• Resolución: control de posición 0,1 µm; adquisición: 7,6 µm/inc (recorrido), 24 N/inc (fuerza)

SCHMIDT® ServoPress 655

• Fuerza: 110 kN (F max. S3 25 %, 20 s) / 80 kN (F 100 % ED)
• Carrera: 500 mm
• Velocidad máx.: 100 mm/s
• Resolución: control de posición 0,1 µm; adquisición: 7,6 µm/inc (recorrido), 32 N/inc (fuerza)
• Industrias típicas: transmisión, ingeniería eléctrica, instalaciones

SCHMIDT® ServoPress 660

• Fuerza: 160 kN (F max. S3 25 %, 20 s) / 110 kN (F 100 % ED)
• Carrera: 350 mm
• Velocidad máx.: 100 mm/s
• Resolución: control de posición 0,1 µm; adquisición: 5,4 µm/inc (recorrido), 48 N/inc (fuerza)
• Gestión de energía integrada y almacenamiento intermedio de energía de frenado en modelos potentes

SCHMIDT® ServoPress 680

• Fuerza: 250 kN (F max. S3 25 %, 20 s) / 200 kN (F 100 % ED)
• Carrera: 350 mm
• Velocidad máx.: 50 mm/s
• Resolución: control de posición 0,1 µm; adquisición: 5,4 µm/inc (recorrido), 75 N/inc (fuerza)
• Diseñada para aplicaciones de alta fuerza y alta demanda

Datos técnicos (resumen)
Tipos: 605 / 616 / 617 / 620 / 650 / 655 / 660 / 680
Fuerza F max. (S3 25 %, 20 s) [kN]: 1,0 / 5 / 14 / 35 / 75 / 110 / 160 / 250
Fuerza F 100 % ED [kN]: 0,5 / 3 / 7,5 / 20 / 50 / 80 / 110 / 200
Carrera [mm]: 150 / 200 / 300 / 400 / 500 / 500 / 350 / 350
Velocidad máx. [mm/s]: 300 / 200 / 200 / 200 / 200 / 100 / 100 / 50
Resolución control posición [µm]: 0,1 (todos los modelos)
Resolución adquisición fuerza [N/inc]: 0,3 / 1,5 / 3,75 / 10 / 24 / 32 / 48 / 75
Resolución adquisición distancia [µm/inc]: 2,2 / 3,2 / 4,6 / 6,1 / 7,6 / 7,6 / 5,4 / 5,4

Accesorios

• Adaptador superior para herramientas Ø 5–20 mm

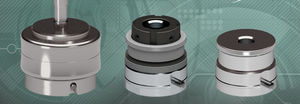

• Acoplador rápido para herramientas (adaptador rígido + base)
• Soportes de prensa (PU) para instalación sin vibraciones
• Mesas deslizantes para posicionamiento longitudinal y transversal
• Volante externo para ajuste intuitivo de perfiles

Control y comportamiento del proceso

• Evaluación en tiempo real y disponibilidad inmediata de datos SPC
• Sistema operativo con perfiles estándar y parametrización automática
• Medición del recorrido en el vástago (sistema absoluto) que evita carrera de referencia
• Compensación inteligente de tolerancias de piezas y elasticidades del sistema

Conceptos de seguridad

• Soluciones patentadas SmartGuard y SmartGate para diseño compacto y alimentación rápida
• Cortina de luz para parada del ciclo ante intervención no autorizada

Características / especificaciones técnicas

• Prensas eléctricas servo con control de posición 0,1 µm
• Rango de fuerzas 0,3–250 kN, carreras 75–500 mm según modelo
• Resoluciones de adquisición de fuerza/distancia variables por modelo
• Opciones integradas: lubricación husillo, protección por embrague, gestión de energía en modelos grandes
• Diseñadas para integración en estaciones individuales o líneas automatizadas con control PressControl
