convertidor de señal de frecuencia corriente / en riel DIN / con aislamiento galvánico / para sensor de Rogowski
S201RC-LP

Añadir a mis favoritos en MyDirectIndustry
Añadir al comparador Quitar del comparador

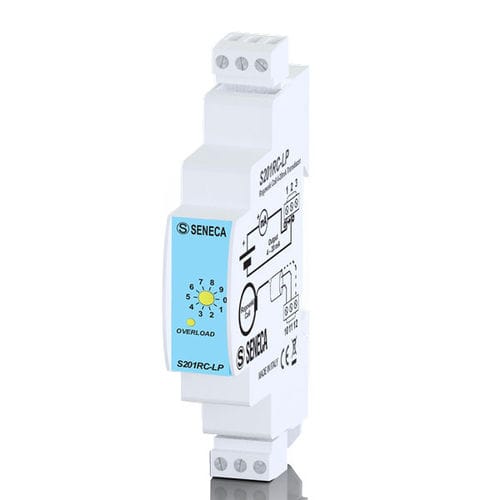

convertidor de señal de frecuencia corriente convertidor de señal de frecuencia corriente - S201RC-LP
{{requestButtons}}

Características

  • Tipo de señal:

    de frecuencia corriente

  • Otras características:

    en riel DIN, con aislamiento galvánico, para sensor de Rogowski

Descripción

S201RC-LP
El convertidor de sensores Rogowski se alimenta por bucle
El S201RC-LP es un convertidor alimentado por bucle adecuado para mediciones de corriente alterna acoplado a los sensores Rogowski. Este convertidor se caracteriza por su bajo consumo (<0,6 W) y funciona con un sensor que proporciona 100 mV/kA como señal de salida para las mediciones de TRMS. Las escalas de entrada son seleccionables como 250, 500, 1.000, 2.000, 4.000 A. El S201RC-LP proporciona protección contra sobretensiones, polaridad inversa y
filtro de amortiguación (0,5 s / 1 s). El uso combinado con el sensor Rogowski asegura una buena precisión, blindaje contra el ruido electromagnético y permite al usuario cubrir aplicaciones de difícil acceso debido al sistema de medición de no intrusividad. Las aplicaciones típicas del S201RC-LP son la medición de alta corriente de las plantas existentes, la supervisión de la carga, la potencia y el consumo, los instrumentos de medición de laboratorio y el control de las máquinas de soldar.

DATOS TÉCNICOS
ALIMENTACIÓNpor el bucle de corriente de salida 4..20 mA
CONSUMO MÁXIMO < 0,6 W
GRADO DE PROTECCIÓNIP20
INDICADOR DE ESTADOSobre el alcance de la alarma
TIEMPO DE RESPUESTA 500 ms
EXACTITUD0.5% de f.s. (@40..120 Hz)
COEFICIENTE TÉRMICO<200 ppm/°C
AJUSTEEscala completa y filtro
TEMPERATURA DE FUNCIONAMIENTO-25..70°C
TEMPERATURA DE ALMACENAMIENTO-40..85°C
HUMEDAD10 - 90 % (sin condensación)
ALTITUD a 2000 m sobre el nivel del mar.
DIMENSIONES LXHXD18x110x62 mm
CONEXIONESTerminal desmontable paso de 5 mm (sección del conductor 2,5 mm2)
ENCLOSUREPC-ABS auto-extinguible, color gris
Raíl MOUNTINGDIN 35 mm (IEC/EN 60715)
STANDARDSCE
NORMASEN61326 (EMC), EN61010-1 (SEGURIDAD)
CANAL DE ENTRADA / TIPO 1
Sensores ROGOWSKI con
señal de salida 100mV/kA
Tipo de medición: Escala TRMS: 250, 500, 1.000, 2.000, 4.000 a 50-60 Hz
Ancho de banda: 3 kHz
Sobrecorriente: 10kA (1 Vrms)
