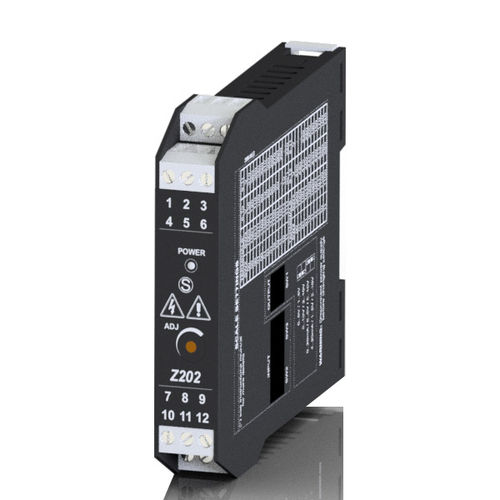

Convertidor/aislador analógico Z202

4-20 mAgalvánico

Z202 acepta una tensión alterna (10..490 Vca) y proporciona una salida analógica aislada (mA o V). Dispone también de interruptores DIP para ajustar el rango específico, la entrada y la salida. Puede solicitarse con alimentación baja o alta. Z202 puede utilizarse también como microamperímetro (500 µAfs). Un aislamiento galvánico de 3 vías entre los circuitos de alimentación // entrada // salida asegura la integridad de sus datos. consumo - < 1,5 W Aislamiento - 3.750 Vac (ingresso/uscita; ingresso/alimentazione) 1.500 Vac (uscita/alimentazione) Indicadores LEd de estado - alimentación Tiempo de respuesta - < 30 ms Clase de precisión - 0,25% Deriva térmica - <150 ppm/K Configuración - Interruptor DIP Temperatura de funcionamiento - 0..+60°C Dimensiones - 17,5 x 100 x 112 mm Conexiones - Morsetti estraibili a vite Carcasa - Nylon 6 30% fibra vetro Montaje - Guía DIN 35 mm (IEC/EN 60715) Peso - 200 g Estándar - CE Normas - EN 61000-6-4, EN 61000-6-2, EN 61010-1 Canales de entrada - 1 Tipo de canales de entrada - TENSIONE ALTERNATA 0..500 Vca (escala 41), impedenza ingresso 2.000 Ω/V Frecuencia 10 Hz..1 kHz Canales de salida - 1 Tipo de canales de salida - CORRENTE 0..20 / 4..20 mA, carga máx. 600 Ω, conexión activa / pasiva TENSIONE 0..5 / 0..10 / 1..5 / 2..10 Vcc, corriente mín. 2.500 Ω
