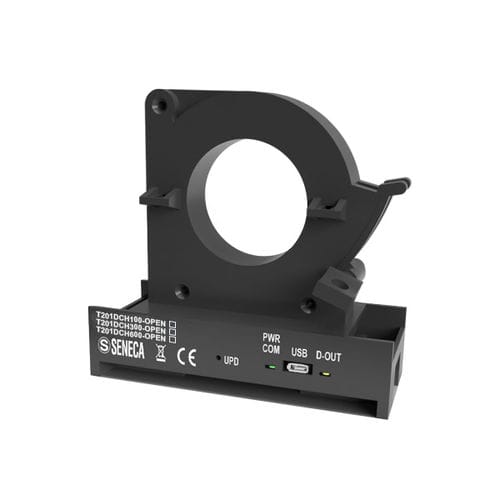

Transductor de corriente de efecto Hall de lazo abierto T201DCH100-OPEN

en riel DINACDC

El T201DCH100-OPEN es un transductor de corriente CA/CC aislado, alimentado por bucle sin contacto y de tamaño muy compacto. La función y el aspecto del dispositivo son muy similares a los de un TC activo estándar, pero con la notable característica de medir los componentes TRMS de CC y CA de la corriente. Por su resistencia eléctrica, facilidad de uso y dimensiones compactas, el transductor T201DCH100-OPEN se adapta a todo tipo de medición de corriente de hasta 100 Adc/Aac y a diversas aplicaciones (baterías, cargadores de baterías, paneles solares, unidades de potencia, cargas de c.c. y c.a., etc.). DATOS TÉCNICOS Alimentación - 12..28 Vcc Absorción - 38 mA sin carga Aislamiento y protecciones - 3 kVac (en conductores desnudos) LED frontal - Alimentación Salida digital Categoría de sobretensión - 300 V CAT III (conductor desnudo); 600 V CAT III (conductor aislado) Polaridad de medida - Positiva (corriente entrante del lado de la etiqueta) Configuración y exportación de datos - DIP Swtich, Software (EASY SETUP) Clase de precisión - 0,5% f.s. (DC bipolar, AC TRMS) Temperatura de funcionamiento - -25..+70°C Temperatura de almacenamiento - -40..+85°C Humedad - 10rH..90% sin condensación Altitud - Hasta 2.000 m sobre el nivel del mar Núcleo - Apensible Conexiones - Terminales de tornillo extraíbles de 5 vías, paso de 5 mm para cables de hasta 2,5 mm2 Diámetro del orificio pasante - 35 mm Dimensiones (AnxAlxPr) - 95x75x35 mm Contenedor - PA6, color negro Peso - 145 g Certificaciones - CE, UKCA
