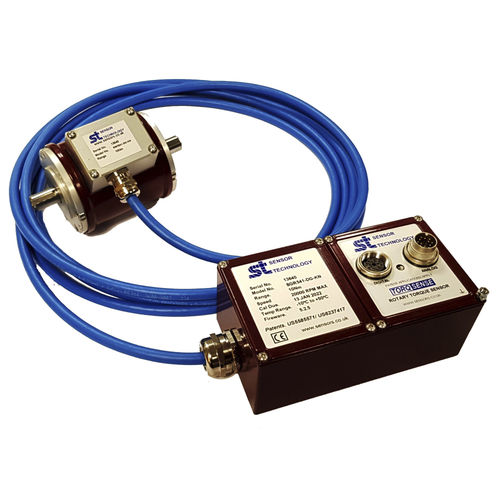

Transductor de par rotativo SGR531

de alta precisióncompactode galga extensométrica

La novedad para 2020 son los transductores de galgas extensométricas rotativas TorqSense Digital de la serie 531, que utilizan una tecnología sin contacto que elimina la necesidad de utilizar anillos deslizantes ruidosos. Los sensores de par son adecuados para la medición de par, las pruebas, el control de retroalimentación de los mecanismos de accionamiento y las aplicaciones de control de procesos. Los transductores de la serie SGR utilizan modernas técnicas de acondicionamiento de la señal de las galgas extensométricas para ofrecer una solución de medición de par de gran ancho de banda y bajo coste, con gran capacidad de sobrecarga y de sobregiro. Puntos clave y características - Rango de medición de 1Nm a 13000Nm - Precisión de ±0,2% - Electrónica digital independiente - Gran capacidad de sobrerrango totalmente funcional de hasta el 250% - Bajos errores debidos a las fuerzas fuera del eje - Baja desviación de linealidad de ≤ ± 0,1 % FSD - Bajo error de histéresis de ≤ ± 0,1 % FSD - Cero variación de la señal de par con la rotación (variación cíclica) - Sin anillos rozantes que se desgasten - Alta tasa de muestreo digital de 4000 muestras por segundo - Opciones de medición de la velocidad/computación de la potencia - Amplio rango de alimentación 12-32 VDC - Función de prueba incorporada Especificaciones del SGR531: - Medición de par y velocidad (seleccione el rango de velocidad en el pedido) - Codificador de velocidad de 60 pulsos por revolución - Salidas de tensión para par y velocidad +/-5V (opciones de +/-1V y +/-10V) - Salidas de corriente opcionales: 4-20mA, 0-20mA, 12mA+/-8mA - Precisión +/-0,2% escala completa - Resolución 0,01% escala completa - Ancho de banda de 3dB - 250hz - Capacidad de sobrecarga del 400%
