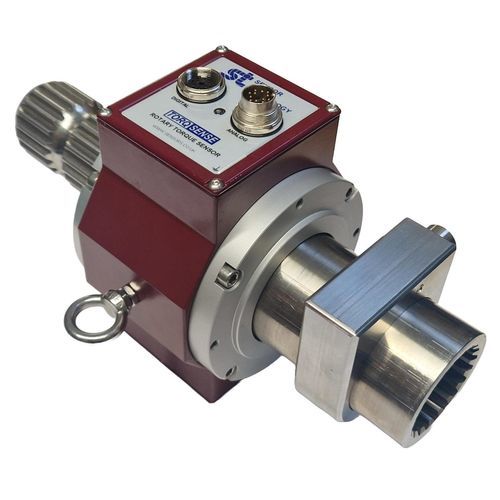

Transductor de par rotativo SGR571

eje accionado por TDFdigitalRS-232

Resumen
El transductor de par PTO SGR571 está diseñado para la medición precisa de par y velocidad en equipos accionados por toma de fuerza, incluidos maquinaria agrícola y bancos de prueba industriales. Ofrece instalación sencilla, protección IP65 y un amplio rango de alimentación (11–32 V). Las entradas analógicas configurables y las múltiples interfaces digitales (RS232, USB estándar; CANbus y Ethernet opcionales) facilitan la integración y el registro de datos. El gancho antirotación evita que el transductor gire con el eje, asegurando mediciones estables.

Beneficios clave

• Rango hasta 2000 Nm
• Compatible con todos los tipos de estrías PTO
• Medición precisa de par y velocidad para ensayos de ejes PTO
• Gancho antirotación para impedir que el transductor gire con el eje
• Salidas de límite configurables por el usuario
• Precisión ±0,1%
• Sobrecarga mecánica 400%
• Lectura en sobre-rango 250%
• Alta tasa de muestreo digital: 4000 muestras/s
• Salidas digitales: RS232 y USB (estándar); CANbus y Ethernet (opcional)
• Compatible con TorqView Advanced Torque Monitoring Software
• Transmisión de señal sin contacto — sin anillos deslizantes que se desgasten
• Garantía de por vida

Otras características

• Auto-diagnósticos BIT para detectar fallos internos y supervisar par, velocidad y temperatura
• LED de estado del transductor y pin de salida «estado del sensor» para retroalimentación de salud
• Sensado de temperatura del eje para mejor compensación y precisión
• Software Transducer Control incluido para configuración
• Tres canales analógicos configurables individualmente (escalado y asignación de datos)
• Capacidad para conectar hasta 10 transductores por USB
• Errores mínimos por cargas laterales y axiales
• Baja desviación de linealidad ±0,05% FSD
• Bajo error por histéresis ±0,05% FSD
• Variación cero del señal de par con la rotación (variación cíclica)
• Amplio rango de alimentación 11–32 V (nominal 12–32 VCC)

Especificaciones técnicas

• Modelo: SGR571
• Rango máximo de par: hasta 2000 Nm
• Precisión: ±0,1%
• Desviación de linealidad: ±0,05% FSD
• Error de histéresis: ±0,05% FSD
• Sobrecarga mecánica: 400%
• Lectura en sobre-rango: 250%
• Tasa de muestreo digital: 4000 muestras por segundo
• Salidas digitales estándar: RS232, USB
• Salidas digitales opcionales: CANbus, Ethernet
• Canales analógicos: 3 canales configurables individualmente
• Transmisión de señal: sin contacto (sin anillos deslizantes)
• Diagnóstico: auto-diagnósticos BIT integrados y LED de estado
• Sensado de temperatura del eje para compensación y precisión
• Anti-rotación: gancho para evitar la rotación del transductor con el eje
• Protección ingress: IP65
• Tensión de alimentación: rango 11–32 V (nominal 12–32 VCC)
